40MHz的SMD晶振405I35D40M00000最佳理想是6G無線應用，CTS是一家有著非凡影響力以及魅力的供應商，憑借自身對于行業的獨特見解，針對性給出理想的解決方案，使得其通過完美的解決方案與用戶建立連接，伴隨隨著市場的快速發展，CTS公司利用自身的優勢，開發編碼405I35D40M00000，型號405，尺寸為5032mm,頻率為40MHZ，CTS405型采用了一個高Q石英晶體諧振器，是支持廣泛的商業和工業應用的理想選擇。特點：密封陶瓷表面安裝包，基本晶體設計，頻率范圍6.76438-54MHZ，頻率公差±30ppm標準，頻率穩定性，±30ppm標準，工作溫度范圍到-40°C到+105°C，磁帶和卷軸包裝，EIA-481.

產品主要應用范圍：物聯網和工業物聯網應用，6G無線通信，FPGA /微控制器，USB接口，計算機外圍設備，便攜式設備，測試與測量，M2M通信，寬帶接入等領域。

有趣的CTS公司技術人員，為我們做一個小測驗開始這篇博文:自己猜猜——答案就在文中。

40MHz的石英晶體毛坯有多厚？和...一樣厚..

• 甲:指甲
• 一張普通的打印紙
• 一根頭發

自己猜猜——答案會在文章中出現。但首先，讓我們看看這個理論:

一般來說，石英毛坯的諧振頻率與石英板的厚度成反比關系。

原廠編碼	晶振廠家	型號	系列	頻率	包裝/封裝
405I35B25M00000	CTS晶振	405	MHz Crystal	25MHz	4-SMD, No Lead
407F35E012M5000	CTS晶振	407	MHz Crystal	12.5MHz	4-SMD, No Lead
405C35D25M00000	CTS晶振	405	MHz Crystal	25MHz	4-SMD, No Lead
405C35D16M00000	CTS晶振	405	MHz Crystal	16MHz	4-SMD, No Lead
407F35E016M6700	CTS晶振	407	MHz Crystal	16.67MHz	4-SMD, No Lead
405C35B14M74560	CTS晶振	405	MHz Crystal	14.7456MHz	4-SMD, No Lead
405I35D18M43200	CTS晶振	405	MHz Crystal	18.432MHz	4-SMD, No Lead
405I35D16M00000	CTS晶振	405	MHz Crystal	16MHz	4-SMD, No Lead
405I35D10M00000	CTS晶振	405	MHz Crystal	10MHz	4-SMD, No Lead
406C35B27M00000	CTS晶振	406	MHz Crystal	27MHz	4-SMD, No Lead
406C35D16M00000	CTS晶振	406	MHz Crystal	16MHz	4-SMD, No Lead
406I35D16M00000	CTS晶振	406	MHz Crystal	16MHz	4-SMD, No Lead
406C35B13M22500	CTS晶振	406	MHz Crystal	13.225MHz	4-SMD, No Lead
406I35D20M00000	CTS晶振	406	MHz Crystal	20MHz	4-SMD, No Lead
MP020B	CTS晶振	MP	MHz Crystal	2MHz	HC49/U
MP020B-E	CTS晶振	MP	MHz Crystal	2MHz	HC49/U
MP020S	CTS晶振	MP	MHz Crystal	2MHz	HC49/U
405C11A12M00000	CTS晶振	405	MHz Crystal	12MHz	4-SMD, No Lead
405C11A12M80000	CTS晶振	405	MHz Crystal	12.8MHz	4-SMD, No Lead
405C11A24M00000	CTS晶振	405	MHz Crystal	24MHz	4-SMD, No Lead
ATS073A	CTS晶振	ATS	MHz Crystal	7.3728MHz	HC49/US
ATS073ASM-1E	CTS晶振	ATS-SM	MHz Crystal	7.3728MHz	HC49/US
ATS041CSM-1	CTS晶振	ATS-SM	MHz Crystal	4.194304MHz	HC49/US
ATS080BSM-1E	CTS晶振	ATS-SM	MHz Crystal	8MHz	HC49/US
445C33D24M00000	CTS晶振	445	MHz Crystal	24MHz	2-SMD, No Lead
MP080B-E	CTS晶振	MP	MHz Crystal	8MHz	HC49/U
ATS221B	CTS晶振	ATS	MHz Crystal	22.1184MHz	HC49/US
ATS111C	CTS晶振	ATS	MHz Crystal	11.0592MHz	HC49/US
ATS22A	CTS晶振	ATS	MHz Crystal	22.1184MHz	HC49/US
ATS10A	CTS晶振	ATS	MHz Crystal	10MHz	HC49/US
ATS049B	CTS晶振	ATS	MHz Crystal	4.9152MHz	HC49/US
ATS111B	CTS晶振	ATS	MHz Crystal	11.0592MHz	HC49/US
ATS120-E	CTS晶振	ATS	MHz Crystal	12MHz	HC49/US
ATS050	CTS晶振	ATS	MHz Crystal	5.0688MHz	HC49/US
ATS19A	CTS晶振	ATS	MHz Crystal	19.6608MHz	HC49/US
ATS160-E	CTS晶振	ATS	MHz Crystal	16MHz	HC49/US
ATS221B-E	CTS晶振	ATS	MHz Crystal	22.1184MHz	HC49/US
403I35D25M00000	CTS晶振	403	MHz Crystal	25MHz	4-SMD, No Lead
416F30022CKR	CTS晶振	416	MHz Crystal	30MHz	4-SMD, No Lead
416F36022CKR	CTS晶振	416	MHz Crystal	36MHz	4-SMD, No Lead
416F40022CKR	CTS晶振	416	MHz Crystal	40MHz	4-SMD, No Lead
416F44022CKR	CTS晶振	416	MHz Crystal	44MHz	4-SMD, No Lead
416F26022IKR	CTS晶振	416	MHz Crystal	26MHz	4-SMD, No Lead
416F36022IKR	CTS晶振	416	MHz Crystal	36MHz	4-SMD, No Lead
416F40022IKR	CTS晶振	416	MHz Crystal	40MHz	4-SMD, No Lead
405I35D24M00000	CTS晶振	405	MHz Crystal	24MHz	4-SMD, No Lead
405C35B27M00000	CTS晶振	405	MHz Crystal	27MHz	4-SMD, No Lead
406I35D24M00000	CTS晶振	406	MHz Crystal	24MHz	4-SMD, No Lead
406I35D25M00000	CTS晶振	406	MHz Crystal	25MHz	4-SMD, No Lead
MP04A	CTS晶振	MP	MHz Crystal	4MHz	HC49/U
MP080B	CTS晶振	MP	MHz Crystal	8MHz	HC49/U
MP040B	CTS晶振	MP	MHz Crystal	4MHz	HC49/U
ATS122	CTS晶振	ATS	MHz Crystal	12.288MHz	HC49/US
ATS143	CTS晶振	ATS	MHz Crystal	14.31818MHz	HC49/US
ATS245	CTS晶振	ATS	MHz Crystal	24.576MHz	HC49/US
ATS111B-E	CTS晶振	ATS	MHz Crystal	11.0592MHz	HC49/US
ATS122B-E	CTS晶振	ATS	MHz Crystal	12.288MHz	HC49/US
ATS147A-E	CTS晶振	ATS	MHz Crystal	14.7456MHz	HC49/US
ATS245A-E	CTS晶振	ATS	MHz Crystal	24.576MHz	HC49/US
ATS041C	CTS晶振	ATS	MHz Crystal	4.194304MHz	HC49/US
ATS041C-E	CTS晶振	ATS	MHz Crystal	4.194304MHz	HC49/US

換句話說，諧振頻率越高，所需的石英坯體厚度就越小。這是因為在石英盤的界面之間形成了所謂的駐波。該駐波通過在厚度方向上傳播的橫向聲波的兩個界面上的反射而在石英晶片內部建立。最大的機械位移是在垂直于波傳播方向的石英板平面內。

在諧振頻率下，聲波波長的一半的奇數適合石英坯的厚度平面。因此，坯料的厚度是在AT部分生產的石英的主要頻率決定尺寸。截面石英晶振通常在以下頻率范圍內制造:

• 1 MHz~60MHz，在基本模式下運行
• 30 MHz~250MHz，泛音模式下運行(第3；5號；7號；第九泛音)

如前所述，由于奇數個半波長應該適合石英坯件的厚度平面，所以可以估計石英板(坯件)的所需厚度d。

除了石英坯的厚度之外，為了計算共振頻率f，必須考慮聲波在石英材料中的傳播速度v。對于AT截面石英，傳播速度v約為3320米/秒。基于此，給定頻率下所需的厚度d可估算如下:

d ≈ n x x v/f，其中n = 1，3，5，…

在基模中，將在10.0MHz和40.0MHz的頻率下獲得以下厚度的石英坯件:

• 10.0兆赫? d = 166.0微米
• 40.0兆赫? d = 41.5微米

因此，諧振頻率為40MHz的石英坯件是相對較薄的圓盤。它的厚度只有41.5微米，約為0.04毫米。因此，厚度約為人發的直徑，約為一張紙厚度的十分之一。所以正確答案是c。

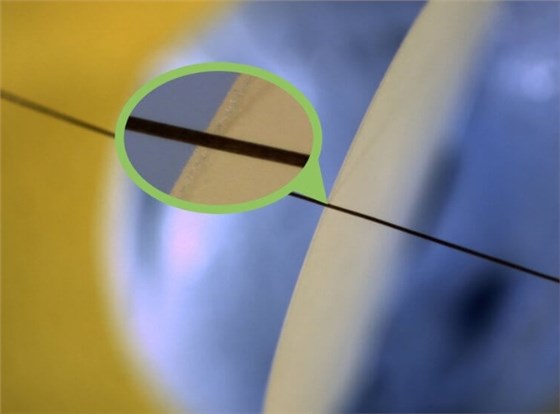

特寫顯示:40兆赫的石英空白大約有一根頭發的厚度。40MHz的SMD晶振405I35D40M00000最佳理想是6G無線應用.

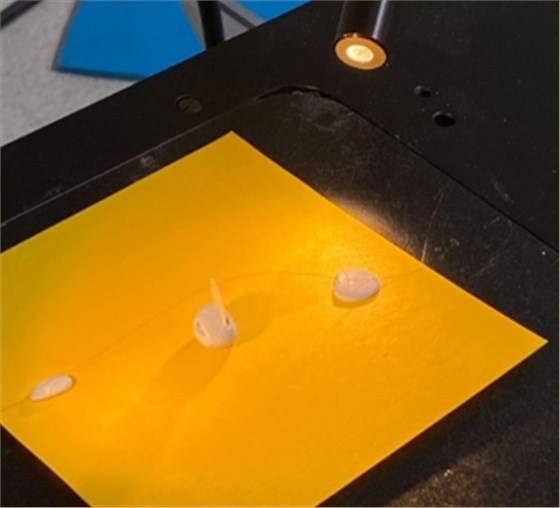

為了讓您更好地了解頭發在圖片中的位置以及石英空白在哪里，下面是實驗設置的另一個視圖:

例如，我們現在如何確保諧振頻率的容差僅偏離期望的諧振頻率10 ppm(百萬分之一)？

如果我們將其轉化為石英坯體的標稱厚度，則+/-10ppm的共振頻率偏差對應的厚度公差僅為+/-0.415nm。
這是最復雜的機械操作也無法實現的。此外，振蕩石英晶體據說是一種成本非常低的元件，也將用于消費領域。
那么，如何實現這種僅+/-10ppm的低頻容差呢？

我們用一個技巧來代替實際中無法實現的機械公差。這是因為石英坯件的諧振頻率可以通過耦合附加重量而在非常小的范圍內受到影響。
為了理解這個技巧是如何工作的，重要的是要知道石英坯可以在兩個電極的幫助下被激發振蕩。這僅僅是因為壓電效應，我們將在其他地方解釋。
石英坯件的相對表面上的兩個電極具有非常小的質量，除了坯件的厚度之外，這也影響諧振頻率。由于這個原因，石英坯被制造得比計算的稍薄，因為諧振頻率由于電極的附加耦合質量而稍有下降。
在通過濺射工藝施加兩個電極之后，所產生的諧振頻率應該仍然剛好高于最終的標稱頻率。在石英貼片晶振外殼密封之前的最后一個制造步驟中，真正的“把戲”發生了。

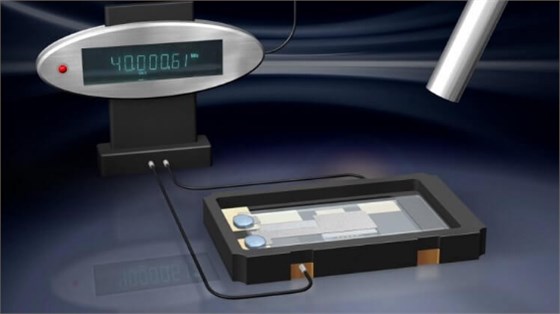

它包括在現有電極上再涂一層極薄的金屬層。這是使用另一種濺射工藝完成的，同時連續測量石英盤的諧振頻率。該第二濺射過程相對較慢，并且一旦達到精確的標稱頻率就停止。

在第二次濺射過程中，將“附加質量”施加到坯件上。

這種以有目標的和單獨控制的方式施加非常微小的附加質量的“技巧”允許非常精確地設置諧振頻率，由此貼片晶振可以實現+/-10 ppm或更好的諧振頻率公差。這種精度不可能通過純粹的機械加工步驟來實現。
