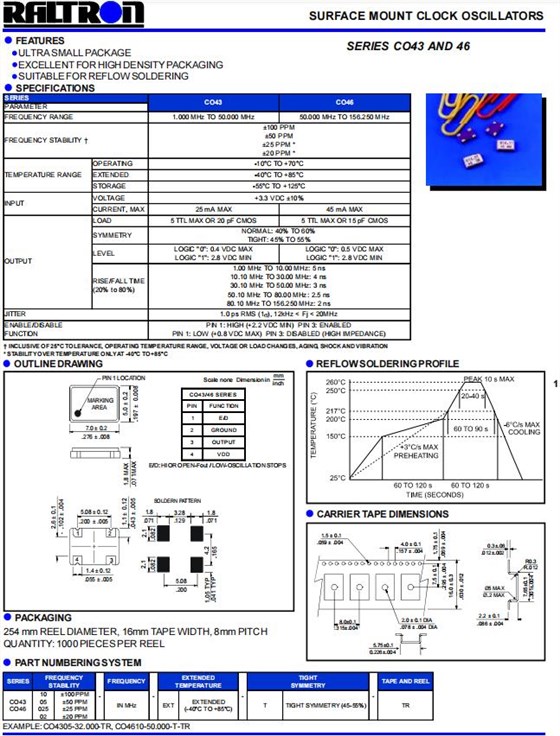

拉隆晶體振蕩器CO4305-24.576-EXT-T-T特別適合6GWIFI產品，Raltron拉隆是一家十分有影響力的元器件制造商，一直以來秉持著創新的設計理念，通過自身的努力，針對目前的市場進行深入研究，擅長于快速發現市場新的需求，并切合實際給出完美的解決方案，使得其能夠快速掌握先機，開發適合新興市場發展的晶振產品，旗下用心打磨編碼CO4305-24.576-EXT-T-T，型號CO43，尺寸為7x5 x1.8mm，頻率為24.576MHz ，電壓3.3V，頻率穩定性±50ppm，工作溫度-40°CTO+85°C，SMT，支持輸出CMOS，Clock Oscillator時鐘振蕩器，有源晶振，OSC晶振，產品具備低抖動低電壓高品質的特點，十分適合用于6GWIFI，6G無線模塊，便攜式設備，智能產品等領域。
盡管本技術說明提供了操作指南 對于所有晶體和SPXO晶體振蕩器設備，Raltron晶體和晶體振蕩器，其設計和 制造得堅固耐用，應該更好 比普通晶體和晶體振蕩器 工業受到不當處理時。晶體和振蕩器產品的設計和 制造來承受一定程度的沖擊。這些級別在的“規格”一節中說明 產品數據表。超過這些沖擊水平 處理或制造過程步驟的結果可以 引起電氣特性的變化和/或設備的實際損壞。
OSC晶振振蕩器超聲波清洗晶體已被報道一些客戶造成損害，或者，在極端情況下情況下，會導致晶體破裂。這種傷害或者破損可能發生在低頻和高頻頻率晶體。為此，我們推薦我們的客戶在執行時要小心謹慎超聲波清洗我們的設備，并嘗試驗證這種清洗過程不會損壞器件。
在自動裝配或取放的情況下機器用于從托盤或托盤上放置零件繞到板上，建議的速度機器的手臂被調整，和機器被正確編程用于減速和 對于設備高度，以免損壞部件放置零件時頭部的沖擊力。這使用柔軟或橡膠包覆的尖端也有助于消除任何設備損壞。
任何板剪切、彎曲、扭曲、振動或在登機過程中，應盡量減少類似的制造/焊接過程，以減少有損壞設備的風險。
歐美晶振元器件詳情
包裝
Oscillator Type
Operating Frequency
Frequency Stability
Supply Voltage
Operating Temp Range
剪切卷帶
11.2896MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-11.2896-EXT-T-TR
Raltron
CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator
卷盤
16MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-16.000-EXT-TR
Raltron
C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器
卷盤
2.048MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-2.048-T-TR
Raltron
CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
20MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-20.000-T-TR
Raltron
CO43系列20 MHz 7 x 5 mm 3.3 V ±50 ppm表面貼裝時鐘振蕩器
卷盤
22.118MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-22.118-EXT-TR
Raltron
CO4 Series 22.118 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
22.118MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-22.118M-EXT
Raltron
CO43 系列 22.118 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
卷盤
24MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-24.000-T-TR
Raltron
CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
卷盤
24MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-24.000-TR
Raltron
CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
卷盤
24.576MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-24.576-EXT-T-T
Raltron
CO4 Series 24.576 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
24.576MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-24.576-EXT-TR-L30
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
25MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-25.000-EXT-TR
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
25MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-25.000-EXT-TR-L30
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
25MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-25.000-TR
Raltron
CO4305 系列 25 MHz 50 ppm 3.3 V -10 至 70°C 表面貼裝 振蕩器
卷盤
25MHz
±50ppm
3.3V
-10°C to +70°C
CO4305-25.000T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
28.224MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-28.224-EXT-TR
Raltron
CO43 Series 28.224 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
28.322MHz
±50ppm
3.3V
-10°C to +70°C
CO4305-28.322-T-TR
Raltron
CO43 系列 28.322 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
3.6864MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-3.6864-EXT-T-TR
Raltron
CO4305 系列 3.6864 MHz 50 ppm 3.3 V -40 至 85°C 工業 表面貼裝 振蕩器
盒裝
30MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-30.000-EXT-T
Raltron
CO43 Series 30 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
30MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-30.000MHZ-T
Raltron拉隆晶體振蕩器
CO43 系列 30 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
32MHz
±50ppm
3.3V
-10°C to +70°C
CO4305-32.000-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 晶體振蕩器
卷盤
32MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-32.000EXT-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
32.768MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-32.768-T-TR
Raltron
CO4 Series 32.768 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盤
33MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-33.000-EXT-T-TR
Raltron
CO4 Series 33 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
33MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-33.000-EXT-TR-L30
Raltron
CO43 系列 33 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器
卷盤
33.333MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-33.333-EXT-T
Raltron
CO43 系列 33.333 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
33.333MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-33.333-EXT-TR
Raltron
CO4 系列 33.333 MHz 3.3 V ±50 ppm -40°C 至 +85°C 表面貼裝 CMOS 時鐘 振蕩器
卷盤
4.096MHz
±50ppm
3.3V
-10°C to +70°C
CO4305-4.096MHZ-TR
Raltron
CO4305 系列 4.096 MHz 50 ppm 3.3 V -10 至 70°C 表面貼裝 振蕩器
卷盤
40MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-40.000-EXT-T-TR
Raltron
CO4 Series 40 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
48MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-48.000-EXT-T-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
48MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-48.000-EXT-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
48MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-48.000-T-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盤
48MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-48.000EXT-T-TR
Raltron
CO43 Series 48 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
50MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-50.000-EXT-T-TR
Raltron
CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工業 表面貼裝 振蕩器
卷盤
50MHz
±50ppm
3.3V
-40°C to +85°C
CO4305-50.000-EXT-TR
Raltron
CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盤
50MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-50.000-T-TR
Raltron
CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面貼裝 時鐘振蕩器
卷盤
7.68MHz
±50ppm
3.3V
-20°C to +70°C
CO4305-7.680-T-TR
Raltron
CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
卷盤
40MHz
±50ppm
3.3V
-20°C to +70°C
CO4305S-40.000-T-TR
Raltron
CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盤
10.016MHz
±100ppm
3.3V
-20°C to +70°C
CO4310-10.016MHZ
Raltron
CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
卷盤
20MHz
±100ppm
3.3V
-40°C to +85°C
CO4310-20.000-EXT-T-TR
Raltron
CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
在某些情況下，任何此類問題都有可能加劇如果PC板面板包括多個特定板的數量(例如，25到30塊板)。因?yàn)橛砂逡朊姘宓牟糠至μ畛溥^程轉移到上的所有板上面板，在有大量電路板的情況下每個面板，傳遞的累積振動效應最后幾塊板子可能會被證明是過度。
在單獨的板、晶體或有源晶體振蕩器在工廠被錯誤處理或掉落地板時，設備會受到一定程度的震動。這沖擊水平取決于許多因素，例如設備掉落的高度，有多重設備的質量和表面積，以及該裝置所在的地板的表面材料被放棄了。如果掉在地板上，取決于上述因素，設備可能會遇到超過設備規定的沖擊等級數據表。小心處理印刷線路板， 晶體或晶體振蕩器，以便 消除任何因處理不當而導致的潛在問題或者扔掉它們。
