恒溫晶體振蕩器（OCXOs）是射頻和微波應用中的關鍵元件，提供頻率控制和時序參考。然而，OCXOs會老化，隨著時間的推移，頻率性能會發生變化。雖然微機電系統（MEMs）等頻率控制和時序器件不會老化，但OCXO晶振是要求頻率精度和超低相位噪聲的應用的理想選擇。在這篇博客中，我們概述了OCXO老化、保質期和幾種緩解策略。讓我們開始吧！
OCXO老齡化
OCXO老化是指性能特征隨時間的逐漸變化。這是多種因素造成的結果，包括組件材料、制造工藝和環境條件。雖然現代OCXOs被設計為高度穩定和可靠，但它們也不能免受老化的影響。
每天十億分之一（PPB每天）是通常用于測量24小時內OCXOs頻率變化率的單位。在精密頻率控制和時序應用中，這一指標非常重要。例如，如果OCXO石英晶體振蕩器的老化率為每天1PPB，這意味著其頻率平均每天變化十億分之一。以PPB為單位表示每天的OCXO老化程度提供了一種傳達預期變化率的標準化方法。這一指標有助于工程師和設計師評估OCXOs的長期穩定性。它還有助于系統設計和校準程序，允許進行必要的調整以長期保持精度。

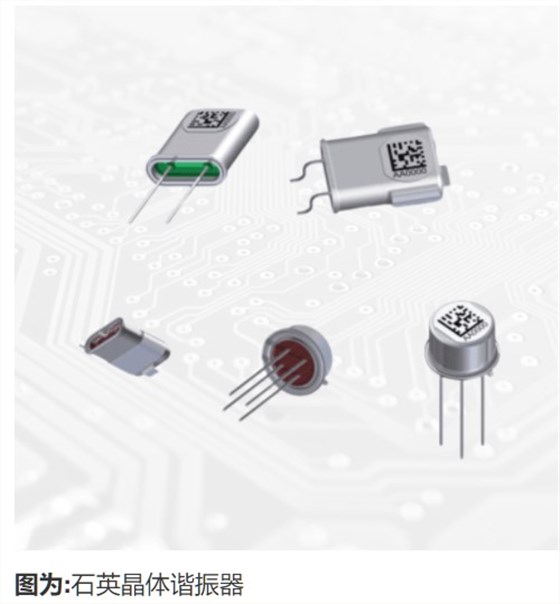

老化的一個原因是晶體諧振器，這是一個關鍵部件。OCXOs利用石英晶體，當施加電壓時，石英晶體以特定頻率振動。隨著時間的推移，這種晶體的物理結構會發生變化，導致頻率發生變化。
在OCXO有源晶振設計階段考慮了石英晶體諧振器的固有老化特性以及溫度變化、電壓波動和環境條件等其他頻率穩定性因素，并實施了減輕影響的措施。
OCXO保質期
在儲存過程中，OCXOs可能會暴露在不同的環境條件下，即使沒有積極使用，它們也會隨著時間的推移而發生變化。制造商為其OCXOs規定了保質期，以確保客戶收到的組件符合所需的性能標準。需要注意的是，OCXO的保質期受儲存條件和制造材料等因素的影響。制造商進行了廣泛的測試，以確定OCXO石英晶振在銷售前的最佳存儲條件和最長存儲時間。
減輕OCXO老齡化的影響
盡管OCXO老化是不可避免的過程，但設計師和工程師可以將其對射頻和微波系統的影響降至最低。一些常見的方法包括:,
1，石英晶體諧振器選擇
現代恒溫石英晶體諧振器通常隨時間表現出與外部影響無關的小的正頻率漂移。在工作溫度下運行幾周后，老化率顯著降低。通過采購最高質量的晶體，最終老化率低于每天0.1PPB，每天1PPB是很常見的。
2，溫度補償
OCXOs集成了溫度控制電路（烤箱），以最大限度地減少外部溫度變化對晶體諧振器的影響。
3，定期校準
包含OCXOs的儀器的定期校準可以校正老化引起的頻率漂移。OCXO恒溫控制晶體振蕩器也可以通過調整外部調諧電壓來調諧。這在需要精確定時的應用中尤為重要。
4，環境控制
保持穩定的環境條件，包括溫度和濕度，可以減緩OCXOs在存儲和操作過程中的老化過程。
5，新材料
使用高質量的材料和先進的制造技術有助于OCXOs的壽命和穩定性。
Wenzel了解OCXO老化和保質期的重要性VHF Citrine Plus

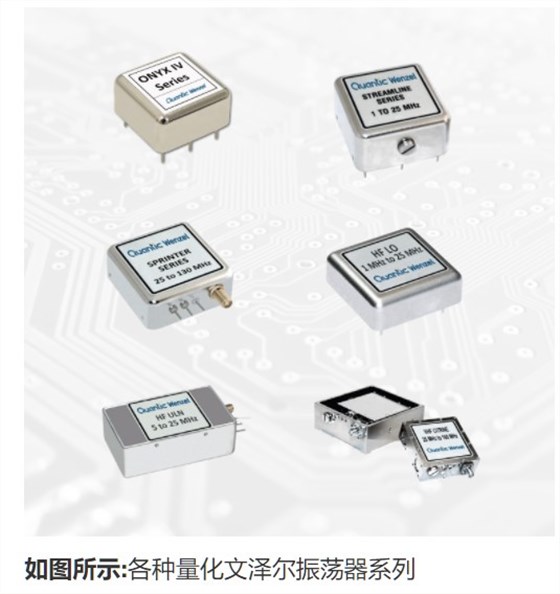

結論：總之，了解OCXO老化和保質期對于保持射頻和微波系統的理想性能非常重要。雖然OCXO老化是不可避免的，但設計選擇和儲存期間的小心處理可以顯著減輕其影響。量化文澤爾公司OCXOs和石英晶體諧振器采用高質量材料、創新工程技術和嚴格測試制造而成，具有極低的長期老化、頻率精度和超低相位噪聲性能。無論您的射頻和微波應用是航空航天、國防還是商業，Quantic文澤爾都是您值得信賴的頻率控制和時序合作伙伴。
