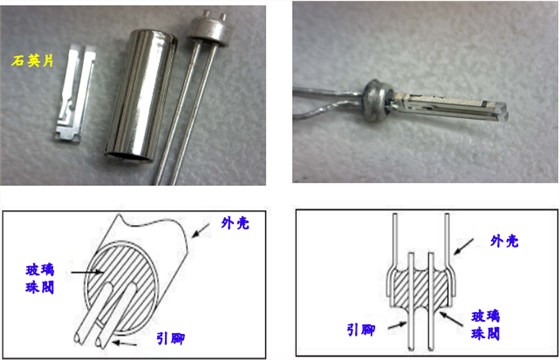

音叉表晶是最常用的頻率控制元器件，因?yàn)樯a(chǎn)技術難度不高，常?？梢詫?shí)現量產，可滿足許多工廠大用量的要求。音叉晶體制造起來雖然不難，但也要經過幾十道工序和測試，才能算是合格的成品準予出廠，晶體具有獨特的壓電效應，利用其自身的振蕩功能，使通電后所在的電路板上的所有元件一起工作，音叉晶振的振動方向是旋轉角速率。擁有這樣神奇作用的晶體的結構卻很簡單，以普通的圓柱晶振為例，首先就是石英片，然后就是外殼，引腳，下班珠閥等。也許我這么說，大家依然一頭霧水，沒關系，從下圖中就可以一目了然。

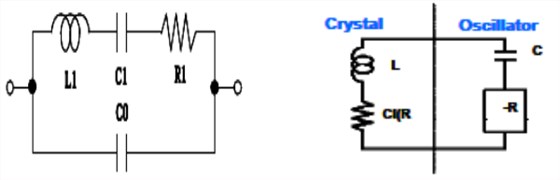

每一種SMD晶振或者插件晶振都有一個振蕩回路，如下圖所述，把電阻（R）與石英晶體利用串聯的方法連接到電路中，再調整（R）可導致啟動或停止振蕩，如果振蕩發生或終止時，可測量（R），最好是的（R），（R）>CI*（5至10倍），振蕩頻率與負載容量（CL）如下：

CL=(CDCG\CD+CG)+Cs

Cs=電路的浮動容量

如何正確應用音叉晶振：

CI值圈大時起振或停止電壓會變高。即會出現即使增大電壓也難以起振，電壓稍下降振蕩就會變得不穩定或停止振蕩的現象。

而且CI值是音叉晶體單體中的諧振頻率的等效阻抗，對振蕩的不穩定或不振蕩產生影響的、決定振蕩裕度(allowance)的重要參數之一。

想要解決石英晶振不穩定或者不振蕩的方法不難，為大家推薦一些簡單又有效的方式，可以先確認衡量振蕩電路是不是能穩定振蕩的驚訝的振蕩裕度（allowance）在5到10倍以上。這個振蕩裕度（allowance）的振蕩電路上的負阻抗（CI），是除以石英晶體諧振器振蕩單元的等效串聯阻抗（R）的最大值表示的。如果振蕩裕度（allowance）達不到要求時，可能會發生前面說過的起振時間長，或者電壓突然變大等問題。最重要的是，振蕩裕度（allowance）明顯達不到的時候，振蕩會產生不起振以及不穩定的現象。

因此提高振蕩裕度（allowance）有很大的性，最有效的方法是這兩種：

1、第一種是可以通過改善負阻抗，使振蕩電路部分功耗和負阻抗之間的關系，可利用增加振蕩部位電流的方法來實現，可這種方法也存在缺陷，會增加耗電量。

2、第二種是采用CI值比較小的石英晶體，同樣可以達到改善振蕩裕度（allowance）的目的，但現在越小越小體積的進口晶振很有可能會把CI值變大。

總而言之，晶體算是一種比較脆弱的電子零部件，而且絕大多數的晶振尺寸都很小，像2012晶振，1610晶振等，小到肉眼都難以看清，因此在焊接使用的過程，要加倍小心，運用正確的手法。康華爾電子十幾年專業的石英晶振廠家，一直努力為客戶打造符合要求，成本低，價值高的國產晶振，并代理海外多家進口晶振，有任何與晶振相關的問題，都可以聯系康華爾電子，為你排憂解難！
