2520mm,7L-38.400MBN-T,38.4MHz,TXC晶技GPS應用晶振，臺灣TXC晶振，晶技晶振，型號：7L系列晶振，編碼為：7L-38.400MBN-T，頻率：38.4MHz，電壓：3.3V，頻率穩定性：±2.0ppm，工作溫度范圍：-30℃至+85℃，小體積晶振尺寸：2.5x2.0x0.8mm，四腳貼片晶振，石英晶振，TCXO溫補晶體振蕩器，有源晶振，溫補晶振，溫度補償晶振。具有超小型晶振，輕薄型晶振，低抖動晶振，低功耗晶振，低相位噪聲晶振，低電源電壓晶振，低損耗等特點。應用于：移動通訊晶振，無線網絡晶振，GPS晶振，蜂窩和無線通信，物聯網等應用。
2520mm,7L-38.400MBN-T,38.4MHz,TXC晶技GPS應用晶振，產品特點：
輸出頻率：10~52MHz
電源電壓：2.8、3.3V（典型）
頻率穩定性：±0.5～±2.0ppm
輸出類型：削波正弦波，溫度補償晶振
電壓控制功能可用
輸出啟用/禁用功能可用
符合RoHS和REACH標準，不含鉛，無鹵素
行業標準包裝：2.5 x 2.0 x 0.8 mm
2520mm,7L-38.400MBN-T,38.4MHz,TXC晶技GPS應用晶振,參數表
| Output Type | Clipped Sinewave | |
| Output Load | 10KΩ// 10 pF | |
| Oscillation Mode | Fundamental | |
| Supply Voltage | 1.8 ~ 3.3 V | |
| Frequency Range | 38.4MHz | |
| Clipped Sinewave Output Voltage | 0.8 Vp-p Min. | |
| Frequency Stability | Vs. Temperature ( - 30 ~ + 85℃) | ±0.5 /±2.0 ppm |
| Vs. Load ( Load varies±10 % ) | ±0.2 ppm Max. | |
| Vs. Supply Voltage (Vcc = Typical±0.1V) | ±0.2 ppm Max. | |
| Frequency Tolerance |
at 25℃after 2 Re?ows with Typical Applied to Auto Frequency Control Pin |
±2.5 ppm Max. |
| Slope of Frequency Drift | ±0.1 ppm /℃Typical ;±0.5 ppm /℃Max. | |
| Storage Temperature Range | - 40 ~ + 85℃ | |
| Auto Frequency Control ( AFC ) Range * | ±7 ~±16 ppm (1.4V+/-1V) | |
| Supply Current | 2.0 mA Max. | |
| Start-up Time | 5 ms Max. | |
| Harmonics | - 5 dBc Max. | |
| Phase Noise at 1 kHz offset | - 130 dBc / Hz | |
| Aging ( at 25℃) | ±1 ppm / year Max. | |

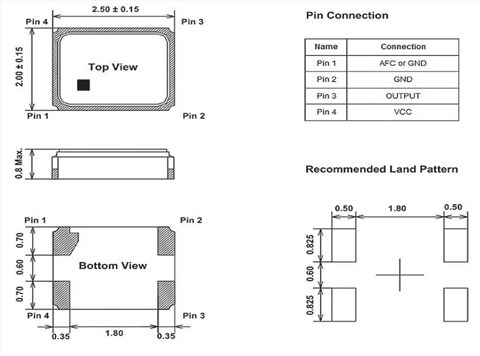

2520mm,7L-38.400MBN-T,38.4MHz,TXC晶技GPS應用晶振,尺寸圖
| 晶振編碼 | 品牌 | 描述 | 系列 | 頻率 | 類型 |
| 7L-38.400MCS-T | TXC晶技 | XTAL OSC VCTCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-19.200MCS-T | TXC晶技 | XTAL OSC VCTCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-26.000MCS-T | TXC晶技 | XTAL OSC VCTCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-40.000MCS-T | TXC晶技 | XTAL OSC VCTCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-19.200MBS-T | TXC晶技 | XTAL OSC VCTCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-26.000MBS-T | TXC晶技 | XTAL OSC VCTCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-38.400MBS-T | TXC晶技 | XTAL OSC VCTCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-40.000MBS-T | TXC晶技 | XTAL OSC VCTCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-26.000MBN-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-26.000MCN-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-26.000MDN-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-26.000MDS-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-38.400MBN-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-38.400MCN-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-38.400MDN-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-38.400MDS-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-40.000MBN-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-40.000MCN-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-40.000MDN-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-40.000MDS-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-19.200MCG-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-38.400MCG-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-16.368MCG-T | 有源晶振 | XTAL OSC TCXO 16.3680MHZ SNWV | 7L | 16.368 MHz | TCXO |
| 7L-16.369MCG-T | TXC晶技 | XTAL OSC TCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L-16.368MBG-T | TXC晶技 | XTAL OSC TCXO 16.3680MHZ SNWV | 7L | 16.368 MHz | TCXO |
| 7L-16.369MBG-T | TXC晶技 | XTAL OSC TCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L-19.200MBG-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-26.000MBG-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-38.400MBG-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-32.000MBH-T | TXC晶技 | XTAL OSC TCXO 32.0000MHZ CLPSW | 7L | 32 MHz | TCXO |
| 7L-38.400MDG-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L-16.368MDG-T | TXC晶技 | XTAL OSC TCXO 16.3680MHZ SNWV | 7L | 16.368 MHz | TCXO |
| 7L-16.369MDG-T | TXC晶技 | XTAL OSC TCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L-19.200MBV-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-19.200MCV-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-19.200MDG-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-19.200MDV-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-26.000MDG-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-27.000MBG-T | TXC晶技 | XTAL OSC TCXO 27.0000MHZ SNWV | 7L | 27 MHz | TCXO |
| 7L-26.000MCG-T | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L-16.3676MBS-T | TXC晶技 | XTAL OSC VCTCXO 16.3676MHZ SNWV | 7L | 16.3676 MHz | TCXO |
| 7L-16.367667MBS-T | TXC晶技 | XTAL OSC VCTCXO 16.367667MHZ SNW | 7L | 16.367667 MHz | TCXO |
| 7L-16.368MBS-T | TXC晶技 | XTAL OSC VCTCXO 16.3680MHZ SNWV | 7L | 16.368 MHz | TCXO |
| 7L-16.369MBS-T | TXC晶技 | XTAL OSC VCTCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L-16.3676MBG-T | TXC晶技 | XTAL OSC TCXO 16.3676MHZ SNWV | 7L | 16.3676 MHz | TCXO |
| 7L-16.367667MBG-T | TXC晶技 | XTAL OSC TCXO 16.367667MHZ SNWV | 7L | 16.367667 MHz | TCXO |
| 7L-40.000MBG-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-16.3676MCS-T | TXC晶技 | XTAL OSC VCTCXO 16.3676MHZ SNWV | 7L | 16.3676 MHz | TCXO |
| 7L-16.367667MCS-T | TXC晶技 | XTAL OSC VCTCXO 16.367667MHZ SNW | 7L | 16.367667 MHz | TCXO |
| 7L-16.368MCS-T | TXC晶技 | XTAL OSC VCTCXO 16.3680MHZ SNWV | 7L | 16.368 MHz | TCXO |
| 7L-16.369MCS-T | TXC晶技 | XTAL OSC VCTCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L-16.3676MCG-T | TXC晶技 | XTAL OSC TCXO 16.3676MHZ SNWV | 7L | 16.3676 MHz | TCXO |
| 7L-16.367667MCG-T | TXC晶技 | XTAL OSC TCXO 16.367667MHZ SNWV | 7L | 16.367667 MHz | TCXO |
| 7L-40.000MCG-T | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L16303002 | TXC晶技 | XTAL OSC TCXO 16.3690MHZ SNWV | 7L | 16.369 MHz | TCXO |
| 7L19202002 | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L19273001 | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L26001018 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26002007 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26002009 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26002017 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26002022 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26003006 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L26076001 | TXC晶技 | XTAL OSC TCXO 26.0000MHZ SNWV | 7L | 26 MHz | TCXO |
| 7L30073001 | TXC晶技 | XTAL OSC TCXO 30.0000MHZ SNWV | 7L | 30 MHz | TCXO |
| 7L40001002 | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L40021001 | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L40022002 | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L40081002 | TXC晶技 | XTAL OSC TCXO 40.0000MHZ SNWV | 7L | 40 MHz | TCXO |
| 7L-19.200MDS-T | TXC晶技 | XTAL OSC TCXO 19.2000MHZ SNWV | 7L | 19.2 MHz | TCXO |
| 7L-38.40MDG-T | TXC晶技 | XTAL OSC TCXO 38.4000MHZ SNWV | 7L | 38.4 MHz | TCXO |
| 7L26001005 | TXC晶技 | OSC TCXO 26MHZ 2.8V SMD | 7L | 26MHz | TCXO |
