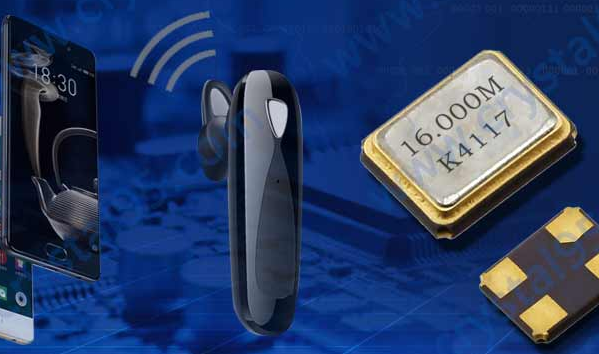

萬事開頭難，但是每個新興的行業都會有每一個吃螃蟹的人，一百多年前，美國CTS晶振公司就開了石英晶振行業這個頭。那時候距離居里夫人發現石英，水晶的壓電效應和價值沒有很久，誰也沒有預料到，石英晶振現在會這么重要。時至今日，CTS公司經過了122年的風風雨雨，依然不忘初心，堅持為全球用戶提供優質，耐用，性價比高的壓電頻率元件產品。這些年來，CTS晶振公司在科研開發和量產晶振過程中，也有自己一套處理晶體和振蕩器的法則，并愿意分享出來，下方內容就是CTS晶振公司給出的建議和心得。

制造過程

通過密切注意引腳將振蕩器插入印刷電路板時應小心方向。如果安裝不正確，可能會對設備造成電氣損壞。拾取和放置設備，測試夾具和其他加工工具可以在晶體上施加機械應力可能導致?lián)p壞的石英晶體振蕩器產品。必須進行適當?shù)脑O(shè)備設置和過程監控盡量減少可能影響長期可靠性的過程影響。

產品移除

當沒有從應用板上移除晶體和振蕩器時，可能會發生機械損壞使用適當?shù)拿摵冈O(shè)備和技術。金屬密封包裝采用玻璃 - 金屬密封易碎的針腳。施加過多的熱量和力會使玻璃破裂，從而危及長期可靠性并可能導致災難性故障。陶瓷表面貼裝封裝容易受到影響在移除過程中使用不均勻加熱或過大的力時會破裂。包裝重新裝運如果出于某種原因需要將石英晶體或振蕩器產品返回CTS，則遵循以下準則建議在運輸和處理過程中保護產品。

靜電放電（ESD）靈敏度

石英晶振（條形和圓形配置）本身通常對ESD不敏感。正確由于可能損壞其他電路，應采取預防措施以避免在處理過程中出現ESD。石英振蕩器對ESD敏感。應使用所有適用的ESD處理來處理這些組件預防措施，即靜電防護工作站。CTS振蕩器產品采用適當?shù)?/span>ESD封裝包裝保護。

4.使用瓦楞紙板箱作為外部裝運箱，因為沒有帶襯墊的郵寄信封對無源貼片晶振和振蕩器提供足夠的保護。

其他建議

01.將設備存放在干凈，受控的環境中。

02.將設備放在保護性包裝中，直到準備好安裝。

03.如果在使用前必須從包裝中取出產品，則應注意不要壓力或彎曲引線。許多產品都有卷帶包裝，可供使用插入。不在帶和卷軸中的石英晶體諧振器通常放置在ESD組件準備盒中。是小心不要掉落組件或彎曲引線。建議使用淺的盒子并沒有過度填補。

04.管子中裝有的有源晶振可以插入重力元件供料器中，以降低彎曲的風險引導或丟棄設備。這也允許所有部件用于手動插入一致的方向，以減少PCB中不正確定位的風險。

包裝重新裝運

如果出于某種原因需要將晶體或振蕩器產品返回CTS，則遵循以下準則建議在運輸和處理過程中保護產品。

01.如果可能，請使用原始CTS包裝退回部件。

02.如果原始包裝不可用或不可行，請包裹至少1英寸厚的防靜電氣泡在部件周圍包裝或等效，以防止震動。 請不要使用塑料袋，塑料膠帶，包裝爆米花或泡沫聚苯乙烯不符合ESD標準。

03.應將帶引線的石英水晶振蕩子插入原裝運輸管中。 如果沒有管，請使用抗靜電劑或?qū)щ娕菽员Ｗo(hù)引線不彎曲。

5. CTS可以為您的晶體和振蕩器提供引線切割，并根據您的要求進行準備。許多客戶更喜歡這樣，因為CTS工具在引導修整和形成過程中保持領先地位我們監控包裝密封性的過程。請聯系CTS獲取可用的引線長度和占位面積。

6.如果從塑料管中取出振蕩器時遇到困難，請聯系康華爾電子說明。在末端撞擊管子以移除產品將導致晶體破裂。

機械沖擊

音叉晶體暴露的機械沖擊量會降低其電參數，從而損壞晶體環氧樹脂安裝結構或永久破壞晶體晶圓本身。從桌面上短暫下降可能導致震級高達幾千克。我們盡一切努力將產品的易感性降至最低適當?shù)臋C(jī)械沖擊。不應將單元掉落在堅硬的表面上，如地板和桌面。最終用戶應考慮實施規則和培訓，使產品下降超過8個英寸被認為是對損害的懷疑，并被認為是處置。一般來說，我們建議處理掉落產品。
