當前位置：首頁 » 歐美晶振 » Cardinal晶振 » OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振

prevnext

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振

頻率：50.000MHz

尺寸：20.8x13.1x5.08mm

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振，美國進口晶振，Cardinal卡迪納爾晶振CPPLX1系列，編碼為CPPLX1A7BC-50.000NP，頻率：50.000MHz，尺寸為：20.8x13.1x5.08mm，石英晶振，有源晶振，插件晶振，石英晶體振蕩器，現場可編程-3G200振蕩器編程儀器在幾秒鐘?？删幊虄纱危▎晤l）或一次作為雙頻CMOS輸出（將與TTL設備接口）3.3V或5.0V標稱電源電壓大?。喝獶IP啟用/禁用功能（可選備用功能）。應用：驅動A/D，D/As，F(xiàn)PGAs數字視頻，以太網，GbE醫療，存儲區域網絡，COTS，寬帶接入，超聲波/SDH/DWDM，測試和測量。

訂購熱線：86-0755-27838351

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振，美國進口晶振，Cardinal卡迪納爾晶振CPPLX1系列，編碼為CPPLX1A7BC-50.000NP，頻率：50.000MHz，尺寸為：20.8x13.1x5.08mm，石英晶振，有源晶振，插件晶振，石英晶體振蕩器，現場可編程-3G200振蕩器編程儀器在幾秒鐘?？删幊虄纱危▎晤l）或一次作為雙頻CMOS輸出（將與TTL設備接口）3.3V或5.0V標稱電源電壓大小：全DIP啟用/禁用功能（可選備用功能）。應用：驅動A/D，D/As，F(xiàn)PGAs數字視頻，以太網，GbE醫療，存儲區域網絡，COTS，寬帶接入，超聲波/SDH/DWDM，測試和測量。

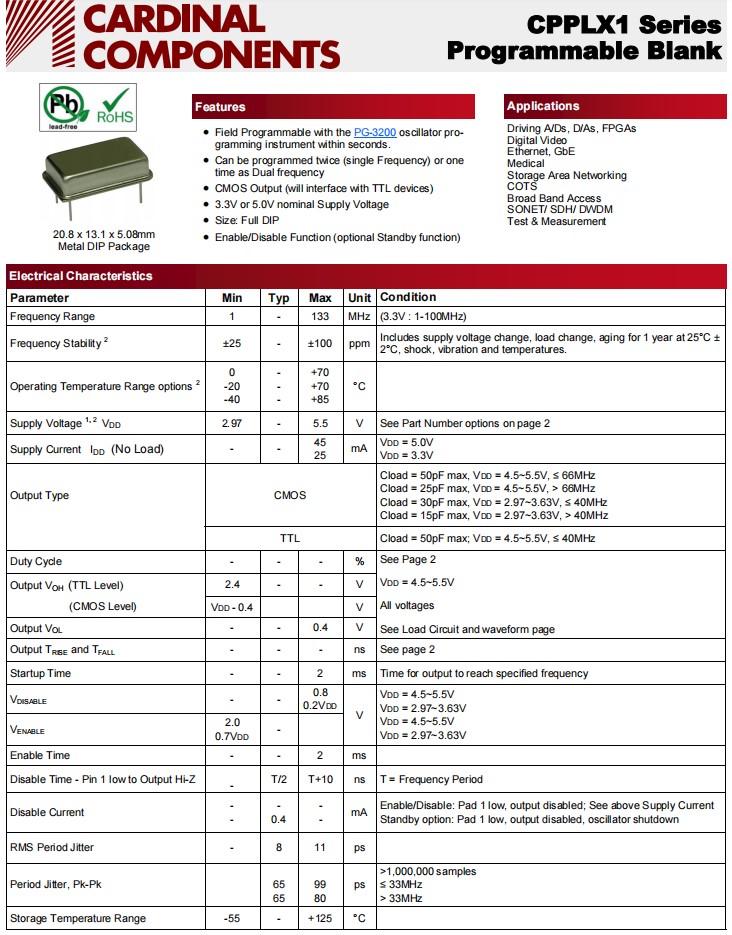

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振 參數圖

Electrical Characteristics CPPLX1
Parameter			Min	Typ	Max	Unit	Condition
Frequency Range				50		MHz	(3.3V : 1-100MHz)
Frequency Stability	2		±25	-	±100	ppm	Includes supply voltage change, load change, aging for 1 year at 25°C ± 2°C, shock, vibration and temperatures.
			0	-	70
Operating Temperature Range options		2	-20	-	70	°C
			-40	-	85
Supply Voltage 1, 2 VDD			2.97	-	5.5	V	See Part Number options on page 2
Supply Current IDD (No Load)			-	-	45	mA	VDD = 5.0V
Supply Current IDD (No Load)			-	-	25	mA	VDD = 3.3V
							Cload = 50pF max, VDD = 4.5~5.5V, ≤ 66MHz
Output Type			CMOS				Cload = 25pF max, VDD = 4.5~5.5V, > 66MHz
							Cload = 30pF max, VDD = 2.97~3.63V, ≤ 40MHz
							Cload = 15pF max, VDD = 2.97~3.63V, > 40MHz
			TTL				Cload = 50pF max; VDD = 4.5~5.5V, ≤ 40MHz
Duty Cycle			-	-	-	%	See Page 2
Output VOH (TTL Level)			2.4	-	-	V	VDD = 4.5~5.5V
(CMOS Level)			VDD - 0.4			V	All voltages
Output VOL			-	-	0.4	V	See Load Circuit and waveform page
Output TRISE and TFALL			-	-	-	ns	See page 2
Startup Time			-	-	2	ms	Time for output to reach specified frequency
VDISABLE			-	-	0.8 0.2VDD		VDD = 4.5~5.5V
						V	VDD = 2.97~3.63V
							VDD = 4.5~5.5V
VENABLE			2.0 0.7VDD	-			VDD = 2.97~3.63V
Enable Time			-	-	2	ms
Disable Time - Pin 1 low to Output Hi-Z				T/2	T+10	ns	T = Frequency Period
Disable Time - Pin 1 low to Output Hi-Z			-	T/2	T+10	ns	T = Frequency Period
Disable Current			-	-	-	mA	Enable/Disable: Pad 1 low, output disabled; See above Supply Current Standby option: Pad 1 low, output disabled, oscillator shutdown
Disable Current			-	0.4	-	mA
RMS Period Jitter			-	8	11	ps
Period Jitter, Pk-Pk				65	99	ps	>1,000,000 samples
				65	80		≤ 33MHz
							> 33MHz
Storage Temperature Range			-55	-	125	°C

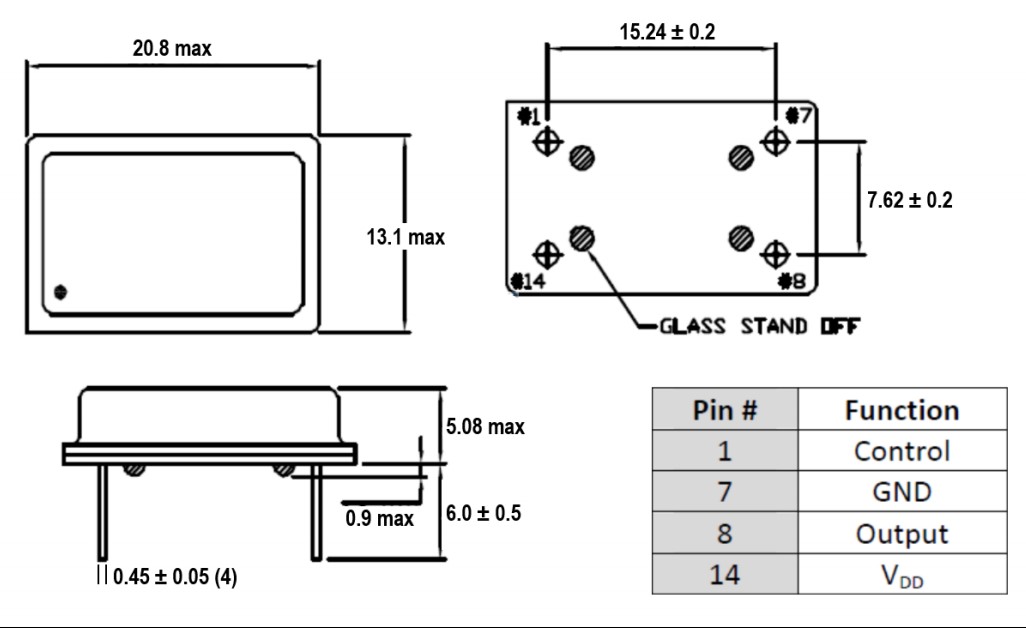

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振 尺寸圖

OSC晶振,CPPLX1A7BC-50.000NP,Cardinal有源晶振,6G通訊晶振

特征：
•使用PG-3200振蕩器編程儀在幾秒鐘內進行現場編程。
•可編程兩次（單頻）或一次作為雙頻
•CMOS輸出（將與TTL設備接口）
•3.3V或5.0V標稱電源電壓
•尺寸：全DIP
•啟用/禁用功能（可選待機功能） 有源晶體振蕩器
應用于：
驅動A/D、D/A、FPGA
數字視頻
以太網，GbE
醫學的
存儲區域網絡
帆布床
寬帶接入
SONET/SDH/DWDM網絡
測試和測量

原廠編碼	晶振廠家	系列	頻率	Description描述	Size / Dimension 尺寸
CPPFXC8LZ-A5BP-60.0TS	Cardinal晶振	FIPO™ CPPFX	60MHz	OSC XO 60.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8-A7BR-16.0TS	Cardinal晶振	FIPO™ CPPFX	16MHz	OSC XO 16.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8-A7BR-16.9344TS	Cardinal晶振	FIPO™ CPPFX	16.9344MHz	OSC XO 16.9344MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8-A7BR-4.0TS	Cardinal晶振	FIPO™ CPPFX	4MHz	OSC XO 4.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8-A7BR-40.96TS	Cardinal晶振	FIPO™ CPPFX	40.96MHz	OSC XO 40.96MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8L-A7BP-44.736TS	Cardinal晶振	FIPO™ CPPFX	44.736MHz	OSC XO 44.736MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC8-A7BR-18.528TS	Cardinal晶振	FIPO™ CPPFX	18.528MHz	OSC XO 18.528MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8-A7B6-32.0TS	Cardinal晶振	FIPO™ CPPL	32MHz	OSC XO 32.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8-A7BP-14.7456TS	Cardinal晶振	FIPO™ CPPL	14.7456MHz	OSC XO 14.7456MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8L-B6-45.0TS	Cardinal晶振	FIPO™ CPPL	45MHz	OSC XO 45.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8LZ-A7BP-40.0TS	Cardinal晶振	FIPO™ CPPL	40MHz	OSC XO 40.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8Z-A7BP-56.448TS	Cardinal晶振	FIPO™ CPPL	56.448MHz	OSC XO 56.448MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPLC8LZ-A5BP-25.0TS	Cardinal晶振	FIPO™ CPPL	25MHz	OSC XO 25.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
CPPFXC4T-A7BR-4.0TS	Cardinal晶振	FIPO™ CPPFX	4MHz	OSC XO 4.000MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXC4L-A7BR-26.5625TS	Cardinal晶振	FIPO™ CPPFX	26.5625MHz	OSC XO 26.5625MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXC4LT-A7BR-160.0PD	Cardinal晶振	FIPO™ CPPFX	160MHz	OSC XO 160.000MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXC4LT-A7BR-20.0PD	Cardinal晶振	FIPO™ CPPFX	20MHz	OSC XO 20.000MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLT4L-A7BR-100.0PD	Cardinal晶振	FIPO™ CPPL	100MHz	OSC XO 100.000MHZ TTL PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLT4L-BR-83.0TS	Cardinal晶振	FIPO™ CPPL	83MHz	OSC XO 83.000MHZ TTL PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXC4T-A7BD-121.5PD	Cardinal晶振	FIPO™ CPPFX	121.5MHz	OSC XO 121.50MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXT7L-A7BD-10.0TS	歐美晶振	FIPO™ CPPFX	10MHz	OSC XO 10.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-A7BD-2.048TS	Cardinal晶振	FIPO™ CPPFX	2.048MHz	OSC XO 2.048MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-A7BD-20.0TS	Cardinal晶振	FIPO™ CPPFX	20MHz	OSC XO 20.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-A7BD-50.0TS	Cardinal晶振	FIPO™ CPPFX	50MHz	OSC XO 50.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-A7BD-75.0TS	Cardinal晶振	FIPO™ CPPFX	75MHz	OSC XO 75.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-A7BR-12.0TS	Cardinal晶振	FIPO™ CPPFX	12MHz	OSC XO 12.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7L-BR-11.2896TS	Cardinal晶振	FIPO™ CPPFX	11.2896MHz	OSC XO 11.2896MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPLC1-B6-24.0TS	Cardinal晶振	FIPO™ CPPL	24MHz	OSC XO 24.000MHZ CMOS PC PIN	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPLC1-BP-155.52PD	Cardinal晶振	FIPO™ CPPL	155.52MHz	OSC XO 155.52MHZ CMOS PC PIN	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPLC1L-A5BR-13.56TS	Cardinal晶振	FIPO™ CPPL	13.56MHz	OSC XO 13.56MHZ CMOS PC PIN	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPLC4-B6-16.896TS	Cardinal晶振	FIPO™ CPPL	16.896MHz	OSC XO 16.896MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLC4-B6-3.6864TS	Cardinal晶振	FIPO™ CPPL	3.6864MHz	OSC XO 3.6864MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLC4L-B6-100.0TS	Cardinal晶振	FIPO™ CPPL	100MHz	OSC XO 100.000MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLC4L-BR-37.5TS	Cardinal晶振	FIPO™ CPPL	37.5MHz	OSC XO 37.50MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPLC4T-A7BR-10.6656TS	Cardinal晶振	FIPO™ CPPL	10.6656MHz	OSC XO 10.6656MHZ CMOS PC PIN	0.520" L x 0.520" W (13.20mm x 13.20mm)
CPPFXT1-A7BD-1.0TS	Cardinal晶振	FIPO™ CPPFX	1MHz	OSC XO 1.000MHZ TTL PC PIN	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT1-A7BD-50.0TS	Cardinal晶振	FIPO™ CPPFX	50MHz	OSC XO 50.000MHZ TTL PC PIN	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXT7-A7BR-50.0TS	Cardinal晶振	FIPO™ CPPFX	50MHz	OSC XO 50.000MHZ TTL SMD	0.819" L x 0.520" W (20.80mm x 13.20mm)
CPPFXC8LT-A7BD-25.0TS	Cardinal晶振	FIPO™ CPPFX	25MHz	OSC XO 25.000MHZ CMOS SMD	0.571" L x 0.346" W (14.50mm x 8.80mm)
