頻率：20MHZ
尺寸：3.2*2.5mm
愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體,EPSON晶振,石英晶振,SMD晶振,水晶振動子,音叉晶體,無源晶振,小尺寸晶振,型號FA-238,編碼Q22FA23800002是一款金屬面四腳貼片型的石英貼片晶振,產品尺寸為3225mm,頻率為20MHZ,負載電容18pF,精度±50ppm.工作溫度為-20to+70°C,具備一定的穩定性能及高質量之特點,適合用于手機,藍牙,W-LAN, ISM頻段收音機,MPU時鐘等領域.
Q22FA23800028貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體
愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體,EPSON晶振,石英晶振,SMD晶振,水晶振動子,音叉晶體,無源晶振,小尺寸晶振,型號FA-238,編碼Q22FA23800002是一款金屬面四腳貼片型的石英貼片晶振,產品尺寸為3225mm,頻率為20MHZ,負載電容18pF,精度±50ppm.工作溫度為-20to+70°C,具備一定的穩定性能及高質量之特點,適合用于手機,藍牙,W-LAN, ISM頻段收音機,MPU時鐘等領域.
Q22FA23800028貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體

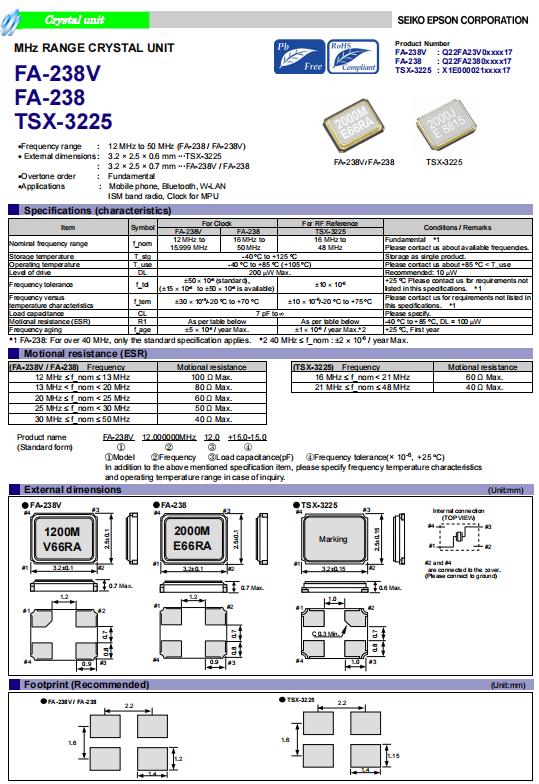

Q22FA23800002晶振 參數表
愛普生晶振規格
單位
晶振參數
石英晶振基本條件
標準頻率
f_nom
20.0MHZ
標準頻率
儲存溫度
T_stg
-40°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±50 × 10-6 (standard),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20 °C to +70 °C
超出標準的規格請聯系我們.
負載電容
CL
18pF
超出標準說明,請聯系我們.
抵抗電阻
R1
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
(±15 × 10-6 to ±50 × 10-6 is available)
請聯系我們以便獲取相關的信息,http://m.yaohuifushi.cn
如下表所示

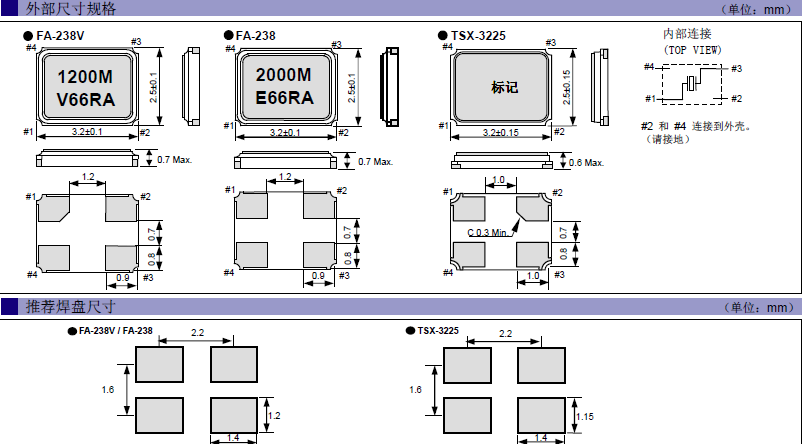

愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體 尺寸圖
Q22FA23800002晶振 在使用EPSON晶振時應注意以下事項
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。愛普生無源晶振FA-238,Q22FA23800002石英貼片晶體
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
| 品牌 | 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 | 產品系列 |
| EPSON愛普生 | Q22FA23800001 | 3.2 x 2.5 x 0.7mm | FA-238 | 20.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800002 | 3.2 x 2.5 x 0.7mm | FA-238 | 20.000000 MHz | 18 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800011 | 3.2 x 2.5 x 0.7mm | FA-238 | 16.934400 MHz | 10 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800013 | 3.2 x 2.5 x 0.7mm | FA-238 | 25.000000 MHz | 10 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800022 | 3.2 x 2.5 x 0.7mm | FA-238 | 27.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800028 | 3.2 x 2.5 x 0.7mm | FA-238 | 27.000000 MHz | 18 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800035 | 3.2 x 2.5 x 0.7mm | FA-238 | 20.000000 MHz | 12 pF | +/-30 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800041 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.000000 MHz | 20 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800044 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.000000 MHz | 7 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800047 | 3225石英晶振 | FA-238 | 16.000000 MHz | 7 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800048 | 3.2 x 2.5 x 0.7mm | FA-238 | 49.152000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800063 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.576000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800065 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800075 | 3.2 x 2.5 x 0.7mm | FA-238 | 50.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800076 | 3.2 x 2.5 x 0.7mm | FA-238 | 48.000000 MHz | 10 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800078 | 3.2 x 2.5 x 0.7mm | FA-238 | 48.000000 MHz | 18 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800079 | 3.2 x 2.5 x 0.7mm | FA-238 | 27.000000 MHz | 10 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800085 | 3.2 x 2.5 x 0.7mm | FA-238 | 48.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800088 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.576000 MHz | 12 pF | +/-30 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800089 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.000000 MHz | 16 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800091 | 3.2 x 2.5 x 0.7mm | FA-238 | 18.432000 MHz | 20 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800092 | 3.2 x 2.5 x 0.7mm | FA-238 | 25.000000 MHz | 20 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800093 | 3.2 x 2.5 x 0.7mm | FA-238 | 18.432000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800095 | 3.2 x 2.5 x 0.7mm | FA-238 | 25.000000 MHz | 12 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800098 | 3.2 x 2.5 x 0.7mm | FA-238 | 30.000000 MHz | 10 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800103 | 3.2 x 2.5 x 0.7mm | FA-238 | 27.000000 MHz | 16 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
| EPSON愛普生 | Q22FA23800114 | 3.2 x 2.5 x 0.7mm | FA-238 | 24.000000 MHz | 18 pF | +/-50 ppm | -20 to +70 °C | 無源晶振 |
