愛普生晶振,TG7050CMN晶振,低抖動晶振

頻率：10MHZ~54MHZ

尺寸：7.0*5.0mm

智能手機有源晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

愛普生晶振,TG7050CMN晶振,低抖動晶振

愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）。1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生晶振(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

愛普生晶振公司加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

愛普生晶振,TG7050CMN晶振,低抖動晶振

全套日本愛普生晶振生產設備,全自動封膠點焊,網絡系統自動分頻檢測設備,SMD全套現代化生產線.貼片晶振,全套材料采用日本進口,日本電波NDK晶振原廠供應晶片材料,采用KYOCER CRYSTAL京瓷晶振外殼基座.主要生產:石英晶振,貼片晶振,有源晶振,石英晶體諧振器,石英晶體振蕩器,32.768K鐘表晶振,陶瓷霧化片,晶振,諧振器,等產品. 并且代理日本進口晶振,愛普生晶振,KDS晶振,精工晶振,京瓷晶振,NDK晶振,村田晶振等多家日本一線品牌.與我國臺灣,TXC晶振,鴻星晶振,希華晶振,加高晶振等品牌成為戰略合作伙伴.

在2018年與多個歐美晶振品牌簽訂代銷代理同盟合作關系:ECS晶振,Abracon晶振,CTS晶振,JAUCH晶振,的多個有源晶振進口品牌合作關系,主要以車規晶振,工業級晶振,有源差分晶振,差分晶體振蕩器,進口差分晶振,軍工晶體為主打.優質的品質:高頻,高穩,高溫,高質量,小尺寸,低相噪,低抖動,低能耗,低損耗,低功率,底電源電壓等優勢的進口差分晶振.是國內最早采用SMD全自動化生產企業,并且2005年在贛州地區信豐工業園自購土地興建現代化生產廠房,實至名歸晶振廠家高新企業,產品60%用于出口.主要以數碼產品,智能穿戴,家居智能化,汽車電子,醫療設備,手機導航等產品為主要客戶源.康華爾電子-以品質求生存,完善的工藝,先進的設備,服務市場,服務客戶.

TG7050CMN

項目	符號	規格說明	條件
輸出頻率范圍	f0	10MHZ~54MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	3.3V.Typ	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +105℃	裸存
工作溫度	T_use	G: -10℃ to +70℃	請聯系我們查看更多資料http://m.yaohuifushi.cn
		H: -30℃ to +105℃

頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

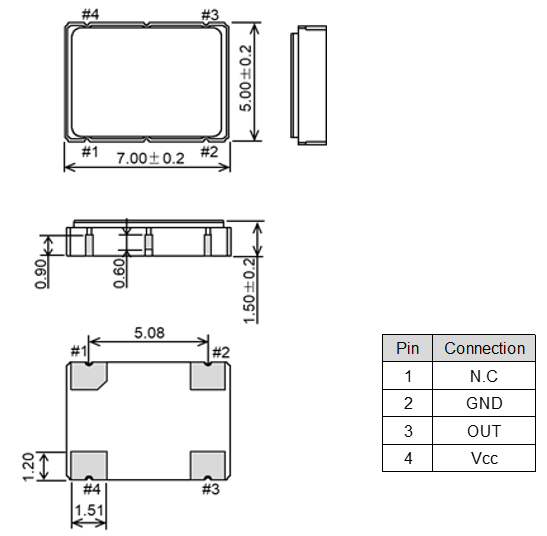

TG7050CMN晶振四腳貼片晶振高精度石英晶體振蕩器
