32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：50~230MHZ

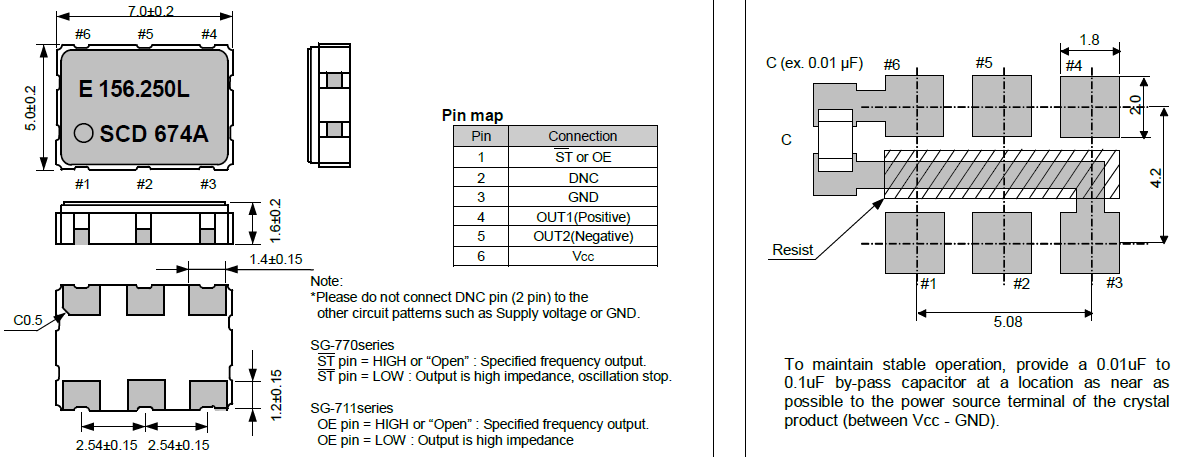

尺寸：7.0*5.0mm
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事貼片晶振元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生晶振,有源晶振,SG-770SCD晶振,X1G0023510013晶振,小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
石英晶振真空退火技術：日產晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
50~230MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
0.125~2.5V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.yaohuifushi.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生有源進口日產晶振型號列表:
愛普生有源進口日產晶振編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
TCO-7107
24.704000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7107
23.688000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7107
30.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7107
50.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
0 to 70 °C
+/-100 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG-770SCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
187.500000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
62.500000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
133.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
106.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
155.520000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
133.330000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
| X1G0003710005 | TCO-7107 | 24.704000 MHz | 5.00 x 3.20 x 1.20 mm | CMOS | -40 to 85 °C | +/-100 ppm | ≤ 20.0 mA | +/-5ppm | 40 to 60 % | |
| X1G0003710007 | TCO-7107 | 23.688000 MHz | 5.00 x 3.20 x 1.20 mm | CMOS | -40 to 85 °C | +/-100 ppm | ≤ 20.0 mA | +/-5ppm | 40 to 60 % | |
| X1G0003710010 | TCO-7107 | 30.000000 MHz | 5.00 x 3.20 x 1.20 mm | CMOS | -40 to 85 °C | +/-100 ppm | ≤ 20.0 mA | +/-5ppm | 40 to 60 % | |
| X1G0003710011 | TCO-7107 | 50.000000 MHz | 5.00 x 3.20 x 1.20 mm | CMOS | 0 to 70 °C | +/-100 ppm | ≤ 20.0 mA | +/-5ppm | 40 to 60 % | |
| X1G0023510013 | SG-770SCD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 0 to 70 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510014 | SG-770SCD | 187.500000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 0 to 70 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510019 | SG-770SCD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510026 | SG-770SCD | 62.500000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510027 | SG-770SCD | 133.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510028 | SG-770SCD | 106.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510029 | SG-770SCD | 155.520000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023510032 | SG-770SCD | 133.330000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % |
日產7050可編程晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 愛普生晶振,有源晶振,SG-770SCD晶振,X1G0023510013晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的GPS專用晶體振蕩器.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當有源貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
