有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：10~40MHZ
尺寸：5.0*3.2mm
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710085晶振,小型SMD有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
10~40MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.7V to 5.5V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.yaohuifushi.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生TCXO進口日產晶振型號列表:
愛普生TCXO進口日產晶振編碼列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG5032CBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
TG5032CBN
50.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-0.9 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-1ppm
TG5032CBN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
TG5032CBN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
19.440000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710085
TG5032CBN
24.576000 MHz
5.00 x 3.20 x
1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710086
TG5032CBN
10.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710088
TG5032CBN
15.360000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710091
TG5032CBN
19.200000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710092
TG5032CBN
26.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710093
TG5032CBN
25.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710094
TG5032CBN
40.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
6.0 mA
+/-0.5ppm
X1G0045710095
TG5032CBN
50.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-0.9
ppm
-40
to +85 °C
+/-0.28
ppm
≤
8.0 mA
+/-1ppm
X1G0045710096
TG5032CBN
30.720000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
6.0 mA
+/-0.5ppm
X1G0045710097
TG5032CBN
20.000000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0045710098
TG5032CBN
19.440000
MHz
5.00
x 3.20 x 1.45 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm

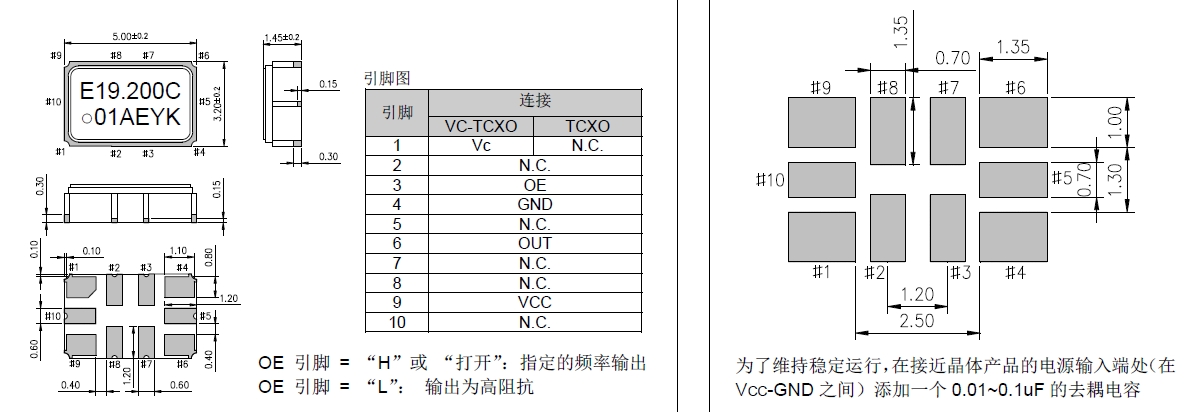

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口小體積有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710085晶振
(2) 在設計時請參考相應的推薦封裝。(3) 在使用進口石英晶體振蕩器焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
機械振動的影響:當5032封裝晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
