有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：0.67~170MHZ

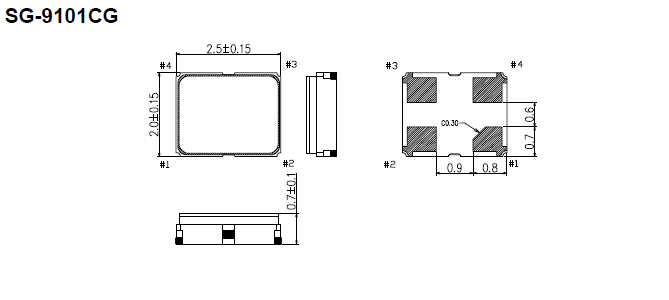

尺寸：2.5*2.0mm
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,
愛普生晶振,有源晶振,SG-9101CG晶振,X1G0052910011晶振,小型SMD有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
0.67~170MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.62V to 3.63V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.yaohuifushi.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生有源進口日產晶振型號列表:
愛普生有源進口日產晶振編碼列表:
Frequency
Model
LxWxH
Output Wave
Ope Temperature
SS percentage
I[Max]
Symmetry
25°CAging
Terminal Plating
27.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
42.539760 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
33.333300 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
46.495960 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
59.700000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-0.25%
≤ 5.4 mA
45 to 55 %
+/- ppm
Au
20.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-4.00%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
33.333330 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
70.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-0.75%
≤ 5.4 mA
45 to 55 %
+/- ppm
Au
33.333300 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-0.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
X1G0052910011
27.000000 MHz
SG-9101CG
2.50 x 2.00 x
0.80 mm
CMOS
-40 to 105 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
X1G0052910012
42.539760
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-1.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910013
33.333300
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-1.00%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910014
46.495960
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-1.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910015
59.700000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-0.25%
≤
5.4 mA
45
to 55 %
+/-
ppm
Au
X1G0052910016
20.000000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-4.00%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0052910017
33.333330
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-1.00%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910018
70.000000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-0.75%
≤
5.4 mA
45
to 55 %
+/-
ppm
Au
X1G0052910019
33.333300
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-0.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞2520mm有源晶振產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG-9101CG晶振,X1G0052910011晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于超薄型有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存時,會影響日本有源晶體頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
