32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
康華爾電子擁有先進的設備,一流的生產技術,致力于為用戶提供小型,薄型,高精密石英晶振,貼片晶體,石英晶體振蕩器.多年來康華爾電子通過自身努力,獲得多個進口貼片晶振品牌代理權限,比如,KDS晶振,NDK晶振,京瓷晶振,TXC晶振,鴻星晶振,CTS晶振,IDT晶振等.康華爾進口晶振代理商,所提供產品均符合國際ROHS環保指令,并且獲得ISO9001國際認證,產品價格優勢,交期快,咨詢熱線0755-27838351.
頻率：0.67~170MHZ

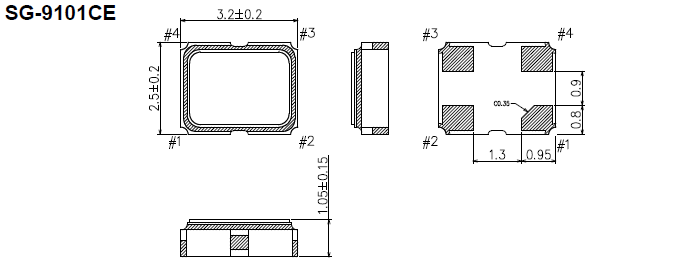

尺寸：3.2*2.5mm
愛普生晶振以音叉型石英晶體振蕩器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體振蕩器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體振蕩器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.
愛普生晶振,恒溫晶振,SG-9101CE晶振,X1G0053210011晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從0.67MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使OCXO晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
0.67~170MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.62V to 3.63V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.yaohuifushi.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生有源晶振進口日產晶振型號列表:
愛普生有源晶振進口日產晶振編碼列表:
Frequency
Model
LxWxH
Output Wave
Ope Temperature
SS percentage
I[Max]
Symmetry
25°CAging
Terminal Plating
10.500000 MHz
SG-9101CB
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
18.432000 MHz
SG-9101CB
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-0.75%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
18.432000 MHz
SG-9101CB
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-2.00%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
18.432000 MHz
SG-9101CB
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-1.00%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
25.000000 MHz
SG-9101CB
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-1.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
27.000000 MHz
SG-9101CE
3.20 x 2.50 x 1.20 mm
CMOS
-40 to 85 °C
+/-0.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
12.000000 MHz
SG-9101CE
3.20 x 2.50 x 1.20 mm
CMOS
-40 to 105 °C
+/-0.25%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
40.000000 MHz
SG-9101CE
3.20 x 2.50 x 1.20 mm
CMOS
-40 to 85 °C
+/-0.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
X1G0053110018
10.500000 MHz
SG-9101CB
5.00 x 3.20 x
1.20 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
X1G0053110019
18.432000
MHz
SG-9101CB
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-0.75%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0053110020
18.432000
MHz
SG-9101CB
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-2.00%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0053110022
18.432000
MHz
SG-9101CB
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-1.00%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0053110023
25.000000
MHz
SG-9101CB
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 105 °C
+/-1.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0053210011
27.000000
MHz
SG-9101CE
3.20
x 2.50 x 1.20 mm
CMOS
-40
to 85 °C
+/-0.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0053210012
12.000000
MHz
SG-9101CE
3.20
x 2.50 x 1.20 mm
CMOS
-40
to 105 °C
+/-0.25%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0053210013
40.000000
MHz
SG-9101CE
3.20
x 2.50 x 1.20 mm
CMOS
-40
to 85 °C
+/-0.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞3225小型四腳貼片晶振產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG-9101CE晶振,X1G0053210011晶振
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些3225mm貼片晶振產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存汽車電子晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
