Euroquartz晶振,EM21S晶振,低電壓晶振

頻率：13MHZ~52MHZ

尺寸：2.0*1.6mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品

訂購熱線：86-0755-27838351

Euroquartz晶振,EM21S晶振,低電壓晶振

Euroquartz晶振集團成立于1982年，總部位于英國，是一家設計、制造石英晶體振蕩器等和頻率相關產品的知名制造商。公司主要產品包括石英晶體振蕩器、VXCO、TCXO、OCXO、石英晶體諧振器、過濾器等。以英國為基地的全球電子制造行業石英晶振,有源晶振,陶瓷濾波器和頻率相關產品的制造商和供應商。在頻率產品制造領域擁有超過60年的經驗,主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括石英晶振，貼片晶振,石英晶體振蕩器,溫補晶振,壓控晶振等和包含石英和其他壓電晶體諧振器的頻率控制模塊,如聲表面諧振器。

高品質產品制造是Euroquartz運營的核心。作為獨立制造商，重視并保持AS 9100認證。AS 9100是由航空航天業界編寫的國際質量管理標準，旨在保持和提高產品質量，并確保向行業提供完整的耗材。它已在歐洲以EN 9100出版，在美國以AS9100出版，在遠東以SJAC 9100出版。該標準將ISO 9001的所有內容與對航空航天的其他行業特定要求結合在一起。這個標準比ISO9001更嚴格，對于所有的軍事和航空航天客戶來說都是至關重要的，并且為所有其他客戶對生產和供應的產品質量提供更高的信心。

Euroquartz晶振公司故意對產品范圍采取“基礎廣泛”的政策態度，以最大限度地提高靈活性，該公司擁有多個專業產品領域，特別是設計和制造定制電子濾波器，用于國防相關應用的高可靠性振蕩器以及高耐輻射振蕩器航空航天和空間衛星應用。

Euroquartz鼓勵與客戶進行設計和開發合作。對于新技術應用和主要產品更新，Euroquartz客戶可以獲得經驗豐富的設計師和生產工程師的好處和安全性，他們了解頻率控制產品系列。Euroquartz客戶始終可以協助設計，生產和物流操作。

多年來持續的業務增長使Euroquartz發展其全球客戶群。深入的工程專業知識，現場制造和廣泛的最新產品系列，再加上獨立制造商的速度和響應能力，Euroquartz成為有效和成功的創新型高品質頻率控制組件供應商。

Euroquartz晶振	單位	EM21S晶振	石英晶振基本條件
標準頻率	f_nom	13MHZ~52MHZ	標準頻率
儲存溫度	T_stg	-55~+125℃	裸存
工作溫度	T_use	-40℃~+85	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±2ppm，±30ppm， ±50ppm，±100ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.yaohuifushi.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

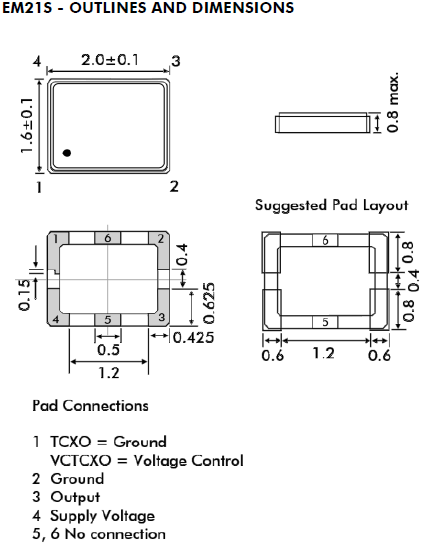

EM21S 2016 TCXO

Euroquartz晶振,EM21S晶振,低電壓晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
