頻率：12MHZ
尺寸：20.3x12.7mm

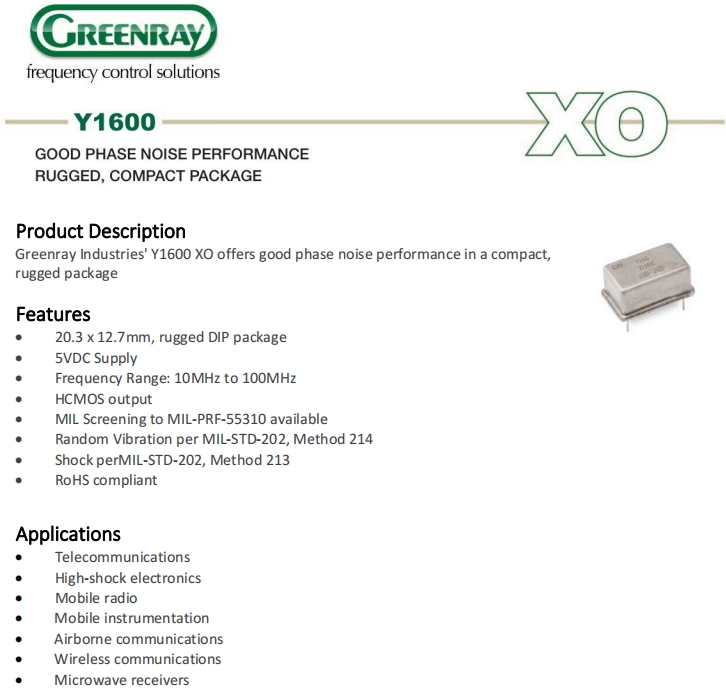

Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用，歐美進口晶振，格林雷晶振，有源晶體振蕩器，OSC振蕩器，XO時鐘振蕩器，高性能晶振，尺寸20.3x12.7mm，頻率為12MHZ，6GWIFI應用晶振，移動儀器晶振，無線通信晶振，微波接收機專用晶振，格林雷工業的Y1600 XO提供了良好的相位噪聲性能在一個緊湊，堅固的包裝.
OSC晶振產品主要應用范圍：電信設備，高沖擊波電子設備，移動無線電，移動儀器，機載通信，無線通信，微波接收機，6GWIFI應用等領域。Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用.
Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用，歐美進口晶振，格林雷晶振，有源晶體振蕩器，OSC振蕩器，XO時鐘振蕩器，高性能晶振，尺寸20.3x12.7mm，頻率為12MHZ，6GWIFI應用晶振，移動儀器晶振，無線通信晶振，微波接收機專用晶振，格林雷工業的Y1600 XO提供了良好的相位噪聲性能在一個緊湊，堅固的包裝.
OSC晶振產品主要應用范圍：電信設備，高沖擊波電子設備，移動無線電，移動儀器，機載通信，無線通信，微波接收機，6GWIFI應用等領域。Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用.
Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用 參數表
| Frequency Characteristics | ||||||||||||||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code | ||||||||||||
| Nominal Frequency | HCMOS | 10 | 100 | MHz | ||||||||||||||
|
Frequency Stability (other stability available) |
0°C to +50°C | ± 5 | ppm | B56 | ||||||||||||||
| -20°C to +70°C | ± 10 | ppm | N106 | |||||||||||||||
| -40°C to +85°C | ± 15 | ppm | T156 | |||||||||||||||
| Aging | 1st year | ± 1 | ppm | |||||||||||||||
| 10 years (10 MHz) | ± 3 | ppm | ||||||||||||||||
| Acceleration Sensitivity | (note 1) | 2.5 | ppb/g | |||||||||||||||
| Frequency vs Voltage | For a 5% change | ± 0.1 | ppm | |||||||||||||||
| Frequency vs Load | For a 10% change | ± 0.1 | ppm | |||||||||||||||
|
Electronic Frequency Control |
EFC = 0 to VDD-0.5 Positive slope |
± 10 | ppm | |||||||||||||||
| Phase Noise Performance | ||||||||||||||||||
| Parameter | Frequency Offset (Hz) | Min | Typical | Max | Units | |||||||||||||
|
Phase Noise (static) @ 10 MHz nominal Frequency |
10 | --105 | dBc/Hz | |||||||||||||||
| 100 | --135 | dBc/Hz | ||||||||||||||||
| 1k | --155 | dBc/Hz | ||||||||||||||||
| 10 k | --160 | dBc/Hz | ||||||||||||||||
| 100 k | --162 | dBc/Hz | ||||||||||||||||
| DC Supply | ||||||||||||||||||
| Parameter | Conditions | Min | Typical | Max | Units | |||||||||||||
| Supply Voltage (VDD ) | 4.75 | 5.0 | 5.25 | Vdc | ||||||||||||||
| Supply Current | 10 MHz Freq. | 15 | mA | |||||||||||||||
| RF Output: CMOS | ||||||||||||||||||
| Parameter | Conditions | Min | Typical | Max | Units | |||||||||||||
| Load | 10 | 15 | pF | |||||||||||||||
| Level | 15 pF load, 5.0V |
+4.5 “1” level |
+0.2 “0” level |
V | ||||||||||||||
| Symmetry | 45 | 50 | 55 | % | ||||||||||||||
| Screenings | |||||||||||||||||
| Screening | Standard | Method, Condition | Description | ||||||||||||||
| Random Vibration | MIL-STD-202 | 214, Cond I-A | 0.2 PSD, 5.35 rms G | ||||||||||||||
| Sine Vibration | MIL-STD-202 | 204, Cond D | 20 g, 20 to 2,000 Hz, | ||||||||||||||
| Shock | MIL-STD-202 | 213, Cond C | 100 g, 6 ms half-sine | ||||||||||||||
| Conditions | |||||||||||||||||
| Parameter | Notes | ||||||||||||||||
| Operating Temperature | -40°C to +85°C | ||||||||||||||||
| Storage Temperature | -55°C to +85°C | ||||||||||||||||
| Terminal Finish | Gold plating (RoHS) is standard (E). SnPb 63/37 also available | ||||||||||||||||
| Package Weight | 3 grams | ||||||||||||||||
| Soldering Instruction | Hand | ||||||||||||||||
| Shipping | Tray | ||||||||||||||||
| Marking |
Line 1: Greenray logo + Model Line 2: Frequency Line 3: Serial Number + Data Code (YYWW) |
||||||||||||||||

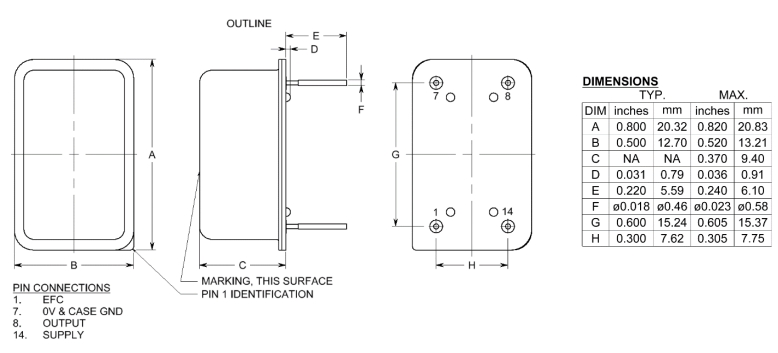

Greenray格林雷晶振,Y1600-T156-5.0-12.0MHz-E,長方型鐘振,6GWIFI應用 尺寸圖
產品特征：
20.3 x 12.7mm，堅固的DIP封裝5VDC電源
頻率范圍： 10MHz到100MHz HCMOS輸出
MIL篩選到MIL-PRF-55310可用
隨機振動每MIL-STD-202，
方法214沖擊per MIL-STD-202，
方法213
通過無鉛認證
