目前KDS本土工廠的產品主要向小尺寸方向發展,其最小量產尺寸為1612.KDS天津工廠現所生產的小型石英進口晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能, KDS產品在業界屬于高端產品,其應用偏向中高端市場. 接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.KDS晶振,石英晶振,DT-261晶振,插件石英晶振

KDS晶振集團所生產的壓電石英晶體、有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.長形兩腳圓柱體晶振,6020進口時鐘晶體,DT-261晶振

KDS晶振,石英晶振,DT-261晶振,音叉插件晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/u形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

 超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶體行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。長形兩腳圓柱體晶振,6020進口時鐘晶體,DT-261晶振

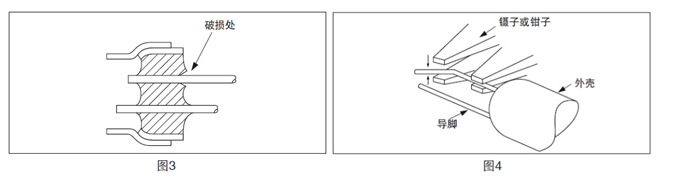

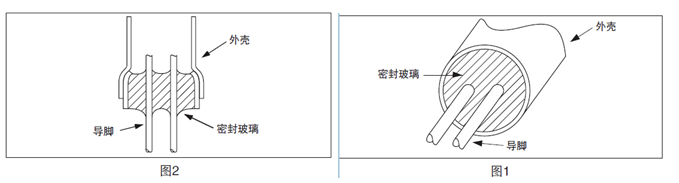

插件型晶振安裝注意事項：安裝時的注意事項導腳型晶振• 構造圓柱插件晶振 (VT, VTC) 用玻璃密封 (參閱圖 1 和圖 2)。修改插件晶振彎曲導腳的方法(1) 要修改彎曲的導腳時，以及要取出晶振等情況下不能強制拔出導腳，如果強制地拔出導腳，會引起玻璃的破裂，而導致殼內真空濃度的下降，有可能促使晶振特性的惡化以及晶振芯片的破損(參閱圖 3)。(2) 要修改彎曲的導腳時，要壓住外殼基側的導腳，且從上下方壓住彎曲的部位，再進行修改(參閱圖 4)。KDS晶振,石英晶振,DT-261晶振,音叉插件晶振

如果直接在外殼部位焊接，會導致殼內真空濃度的下降,使2*6mm圓柱晶振特性惡化以及晶振芯片的破損。應注意將晶振平放時，不要使之與導腳相碰撞，請放長從外殼部位到線路板為止的導腳長度 (L) ，并使之大于外殼的直徑長度(D)。焊接方法焊接部位僅局限于導腳離開玻璃纖部位 1.0mm 以上的部位，并且請不要對外殼進行焊接。另外，如果利用高溫或長時間對導腳部位進行加熱，會導致晶振特性的惡化以及晶振的破損。因此，請注意對導腳部位的加熱溫度要控制在 300°C 以下，且加熱時間要控制在5秒以內 (外殼的部位的加熱溫度要控制在150°C以下)。

超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用時鐘表晶和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。長形兩腳圓柱體晶振,6020進口時鐘晶體,DT-261晶振
