希華晶振,有源晶振,SCO-2016晶振,進口貼片晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：OSC晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

項目	符號	(CMOS)晶振規格說明	條件
輸出頻率范圍	f0	1.5~54MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.8,2.5,3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃to +125℃	裸存
工作溫度	T_use	G: -10℃to +70℃	請聯系我們查看更多資料http://m.yaohuifushi.cn
		H: -40℃to +85℃

頻率穩定度	f_tol	J: ±30× 10-6
		L: ±50× 10-6
		T: ±100× 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCCMax.	ST終端
輸入電壓	VIL	20 % VCCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCCto 80 % VCC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

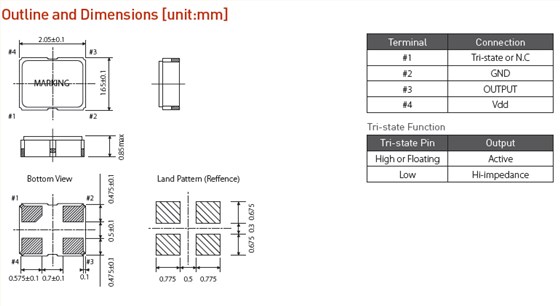

SCO-2016 2016 OSC

如何正確的使用掃描儀振蕩器,電處理:將電源連接到指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。希華晶振,有源晶振,SCO-2016晶振,進口貼片晶振

小體積有源晶振的負載電容與阻抗:負載電容與阻抗設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。

機械處理:當發生外置撞擊時，任何在遭到外部撞擊時，或者4腳有源貼片晶振產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。
