頻率：24MHZ
尺寸：2.0*1.6mm

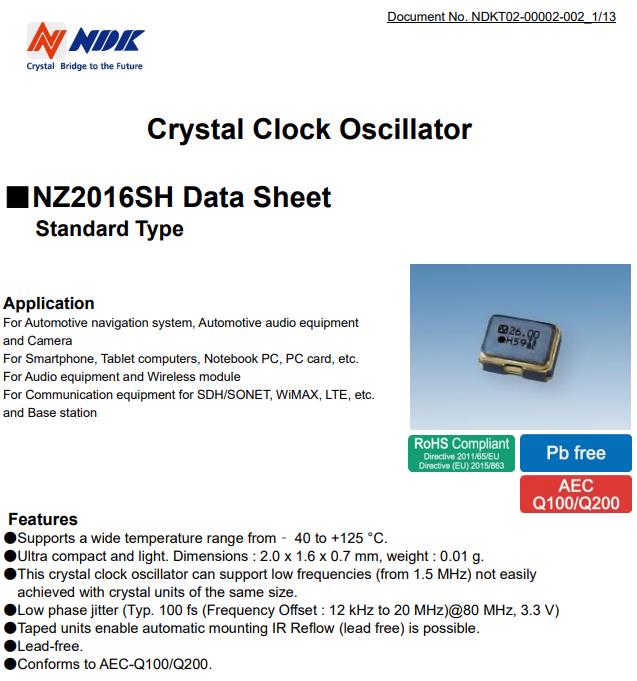

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器,日產晶振，時鐘振蕩器，有源晶體振蕩器，智能手機晶振，24MHZ晶振，2016mm晶振，汽車導航系統、汽車音響設備晶振，具備高質量低抖動的特點，支持–40至+125°c的寬溫度范圍 ，超緊湊和輕便。尺寸:2.0 x 1.6 x 0.7毫米，這種晶體時鐘振蕩器不容易支持低頻(從1.5MHz開始) 用相同尺寸的晶體單元實現。 廣泛應用于汽車導航系統、汽車音響設備 和照相機 用于智能手機、平板電腦、筆記本電腦、PC卡等。 用于音頻設備和無線模塊.
NDK將繼續引領行業并支持電子產品的發展，成為高可靠性、高質量和高精度產品的頂級晶體器件制造商.NDK的石英晶體振蕩器是利用合成石英晶體生長技術和光刻技術設計的，在5G基站和智能手機的高精度、低抖動和低噪聲特性以及汽車設備的高質量和高可靠性要求方面取得了優異的性能。我們還開發了用于汽車應用的晶體振蕩器。NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器.
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器,日產晶振，時鐘振蕩器，有源晶體振蕩器，智能手機晶振，24MHZ晶振，2016mm晶振，汽車導航系統、汽車音響設備晶振，具備高質量低抖動的特點，支持–40至+125°c的寬溫度范圍 ，超緊湊和輕便。尺寸:2.0 x 1.6 x 0.7毫米，這種晶體時鐘振蕩器不容易支持低頻(從1.5MHz開始) 用相同尺寸的晶體單元實現。 廣泛應用于汽車導航系統、汽車音響設備 和照相機 用于智能手機、平板電腦、筆記本電腦、PC卡等。 用于音頻設備和無線模塊.
NDK將繼續引領行業并支持電子產品的發展，成為高可靠性、高質量和高精度產品的頂級晶體器件制造商.NDK的石英晶體振蕩器是利用合成石英晶體生長技術和光刻技術設計的，在5G基站和智能手機的高精度、低抖動和低噪聲特性以及汽車設備的高質量和高可靠性要求方面取得了優異的性能。我們還開發了用于汽車應用的晶體振蕩器。NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器.
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器 參數表
NZ2016SH
Electrical Spec.
Parameters
SYM
min
typ
max
Units
Notes
Nominal Frequency
fnom
1.5
80
MHz
Supply Voltage
VCC
+1.8 to +3.3
V
Current Consumption
(Operating)
ICC
See Table.2
mA
at 25℃
Current Consumption
(Stand-by)
IST
20
mA
at 25℃
Output Level
-
CMOS
Load Capacitance
CL
15
pF
Operating Temperature
Range
Topr
[-10 to +60] to [-40 to +125]
℃
Table.1
Overall Frequency
Tolerance
Df/fnom
± 20 to ± 100
ppm
Table.1 *1
Output Voltage
VOL
0.1 VCC
V
VOH
0.9 VCC
V
Rise Time(tr),
Fall Time(tf)
tr/tf
5
ns
+2.5 V to +3.3 V
0.1 VCC to 0.9 VCC
6
ns
+1.8 V
0.1 VCC to 0.9 VCC
Symmetry
SYM
45
55
%
at 1/2 VCC
Start-up Time
tsu
4
ms
Output Wave Form
-
Square wave
Stand-by Function
#1 PAD input
# 3 PAD output
H level (0.7 VCC to VCC) or
open L level (0.3 VCC max)
Operating
High impedance
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器 尺寸圖
NZ2016SH-24.000MHZNSC5022C晶振 使用注意事項
自動安裝時的沖擊:
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對進口晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
靜電
過高的靜電可能會損壞汽車音響設備晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.
機械振動的影響
當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
| Manufacturer Part Number | Manufacturer | Series | Frequency 頻率 | Voltage - Supply電壓 |
| 2775W-2.176 | NDK有源晶體振蕩器 | 2775W | 2.176MHz | 5V |
| 2765E-2.457600MHZ | NDK有源晶體振蕩器 | 2765E | 2.4576MHz | 3.3V |
| 2765E-16.666700MHZ | NDK有源晶體振蕩器 | 2765E | 16.6667MHz | 3.3V |
| 2765E-25.000000MHZ | NDK有源晶體振蕩器 | 2765E | 25MHz | 3.3V |
| 2765E-33.333300MHZ | NDK有源晶體振蕩器 | 2765E | 33.3333MHz | 3.3V |
| 2765E-40.000000MHZ | NDK有源晶體振蕩器 | 2765E | 40MHz | 3.3V |
| 2765E-50.000000MHZ | NDK有源晶體振蕩器 | 2765E | 50MHz | 3.3V |
| 2765E-66.000000MHZ | NDK有源晶體振蕩器 | 2765E | 66MHz | 3.3V |
| 2765E-66.667000MHZ | NDK有源晶體振蕩器 | 2765E | 66.667MHz | 3.3V |
| 2765E-80.000000MHZ | NDK有源晶體振蕩器 | 2765E | 80MHz | 3.3V |
| NZ2520SA-2.750000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 2.75MHz | 3V |
| NZ2520SA-5.000000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 5MHz | 3V |
| NZ2520SA-7.600000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 7.6MHz | 3V |
| NZ2520SA-10.000000MHZ | NDK時鐘晶體振蕩器 | NZ2520SA | 10MHz | 3V |
| NZ2520SA-20.000000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 20MHz | 3V |
| NZ2520SA-22.000000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 22MHz | 3V |
| NZ2520SA-40.000000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 40MHz | 3V |
| NZ2520SA-44.000000MHZ | NDK有源晶體振蕩器 | NZ2520SA | 44MHz | 3V |
| NT3225SA-52.000000MHZ-S1 | NDK有源晶體振蕩器 | NT3225SA | 52MHz | 2.4V |
| NZ2520SA-19.200MHZ | NDK有源晶體振蕩器 | NZ2520SA | 19.2MHz | 3V |
| NZ2520SA-25.600MHZ | NDK有源晶體振蕩器 | NZ2520SA | 25.6MHz | 3V |
| NZ2520SA-38.900MHZ | NDK有源晶體振蕩器 | NZ2520SA | 38.9MHz | 3V |
| NZ2520SA-41.360MHZ | NDK有源晶體振蕩器 | NZ2520SA | 41.36MHz | 3V |
C3290-30.000,30MHz,7050mm,Crystek輕薄型晶振,寬帶接入晶振，美國進口晶振，Crystek晶振，瑞斯克晶振，型號：C32xx系列晶振，編碼：C3290-30.000，頻率：30MHz，頻率穩定性：±100ppm，工作溫度范圍：0℃至+70℃，工作電壓為：5.0V，小體積晶振尺寸：7.0x5.0mm，四腳貼片晶振，石英晶振，石英晶體振蕩器，時鐘振蕩器，HCMOS輸出晶振。具有超小型，輕薄型，高性能，高品質等特點。應用范圍：數字視頻，SONET/SDH/DWDM，存儲區域網絡，寬帶接入晶振，以太網、千兆以太網等應用。
型號C32xx是一個1.544 MHz到100.000MHz的HCMOS時鐘振蕩器，工作在5.0V特。該振蕩器利用基本或高Q第三泛音晶體設計，提供非常低的抖動和相位噪聲。輸出信號中沒有子諧波。
