當前位置：首頁 » 歐美晶振 » Cardinal晶振,TCXO晶體振蕩器,CTQS溫補晶振

prevnext

Cardinal晶振,TCXO晶體振蕩器,CTQS溫補晶振

頻率：10.000MHz~27.000MHz

尺寸：3.2*2.5*1.0mm

3225mm體積的溫補晶振(TCXO),是目前有源晶振中體積較小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V±0.1Vto+2.9V±0.1V對應IC可能)高度:最高0.8mm,體積:0.0022cm3,重量:0.008g,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：86-0755-27838351

Cardinal晶振,TCXO晶體振蕩器,CTQS溫補晶振.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.

Cardinal Components公司除了在晶體,振蕩器,TCXO和VCXO石英基于時鐘產品的商品市場上的競爭對手外,還有哪些產品?在Cardinal Components,Inc.自1986年以來,我們一直向北美,歐洲和亞洲的電子行業供應最優質的石英晶體振蕩器.在我們的歷史中,我們與許多客戶保持著長期的合作關系.他們回來是因為他們知道,不管挑戰如何,Cardinal晶振都能完成工作.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的高精密石英晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

Cardinal晶振	CTQS晶振
輸出類型	Clipped Sine
輸出負載	10 kΩ parallel with 10 pf
振蕩模式	基本/第三泛音
電源電壓	+2.66V~+2.94V
頻率范圍	10.000MHz~27.000MHz
頻率穩定度	±2.0ppm
工作溫度	-30℃~+85℃
保存溫度	-40℃~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

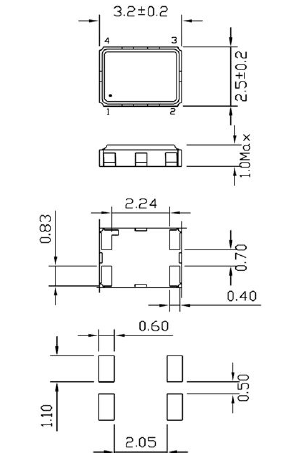

CTQS 3225 TCXO

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保3225有源晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至耐高溫晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

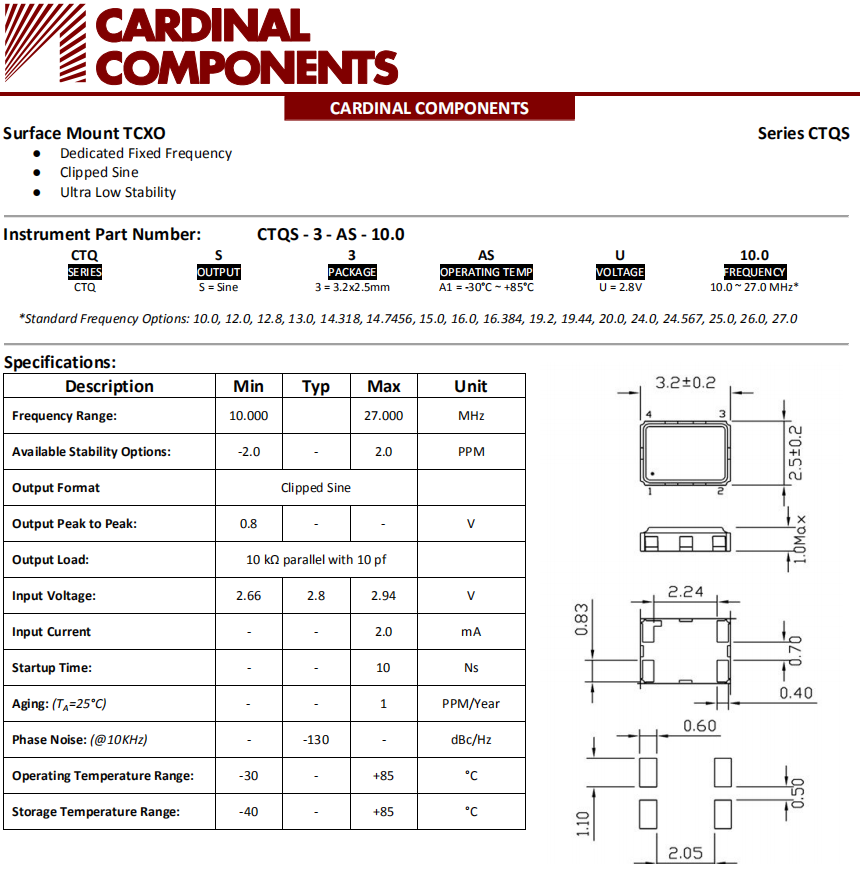

CTQS
