當前位置：首頁 » 歐美晶振 » Crystek晶振,HC-49SMD晶振,CYSD高質量晶振

prevnext

Crystek晶振,HC-49SMD晶振,CYSD高質量晶振

頻率：3.579MHz~40.000MHz

尺寸：13.5x4.7x3.81mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：86-0755-27838351

Crystek晶振,HC-49SMD晶振,CYSD高質量晶振.貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英進口晶振晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.

自1958年以來,CrystekCorporation一直提供頻率產品,包括石英晶體諧振器,XO（時鐘振蕩器）,TCXO（溫度補償晶體振蕩器）,VCO（電壓控制振蕩器）和VCXO（電壓控制晶體振蕩器）.Crystek設有兩個專門負責頻率控制的部門.Crystek Crystals致力于使用基于石英的諧振器開發和制造頻率產品.Crystek Microwave為微波行業開發頻率控制和支持產品.其他產品包括：PLL（鎖相環）合成器,RedBox VCO,RF同軸電纜組件,RF電纜連接器,大容量RF同軸電纜,RF功率檢測器,濾波器,衰減器,DC模塊,無源倍增器,RFPRO（袖珍參考振蕩器）,基于SAW的時鐘振蕩器和VCSO.

Crystek晶振	單位	CYSD晶振	石英晶振基本條件
標準頻率	f_nom	3.579MHz~40.000MHz	標準頻率
儲存溫度	T_stg	-45℃~+90℃	裸存
工作溫度	T_use	0℃~+70℃ -20℃~+70℃ -40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±15ppm~±100ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.yaohuifushi.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	14pF~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

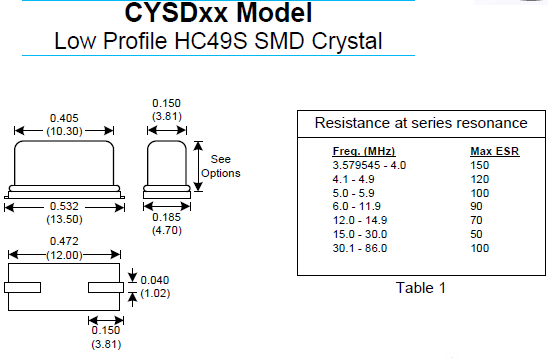

CYSDxx 49SMD

晶體振蕩器

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOSIC一樣考慮.

有些石英晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器(陶瓷片狀電容器等)以短距離連接.關于個別機型請確認宣傳冊、規格書.

裝載

SMD產品

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到耐高溫晶振產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

引線類型產品

當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.

請在沒有直射陽光,不發生結露的場所保管.

其他

晶體諧振器

如果過大的激勵電力對進口歐美晶振外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.

讓進口晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

CYSDxx
