Pletronics晶振,進口貼片晶振,TCA4振蕩器

頻率：10.000MHz~40.000MHz

尺寸：7.0*5.0*2.6mm

有源環保晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

Pletronics晶振,進口貼片晶振,TCA4振蕩器.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

Pletronics晶振公司關注用戶需求,不斷研發新品,改善現有產品.能夠滿足不同客戶對于石英晶振, 貼片晶振,溫補晶體振蕩器等頻率控制元件的需求提供一個完整的解決方案.1979年,在美國華盛頓州成立了Pletronics公司,主營石英晶振,貼片晶振, 有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器等.1981年Pletronics晶振公司在韓國建立了一家獨資工廠.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

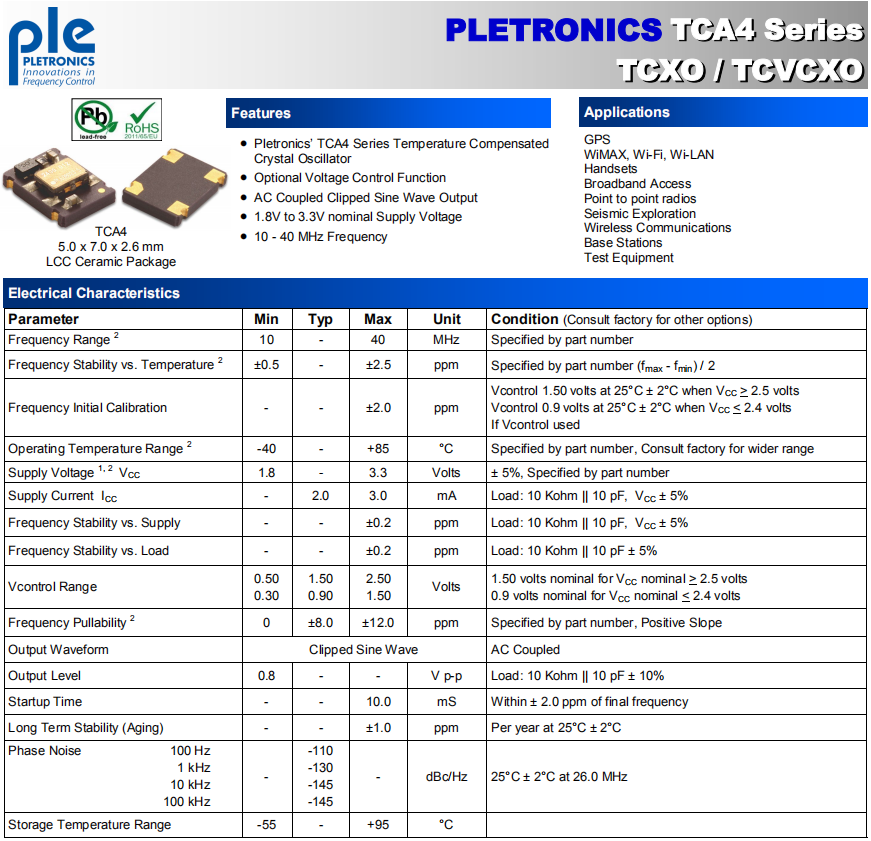

Pletronics晶振	TCA4晶振
輸出類型	Clipped Sine Wave
輸出負載	10pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V~+3.3V
頻率范圍	10.000MHz~40.000MHz
頻率穩定度	±2.0ppm
工作溫度	-40℃~+85℃
保存溫度	-55℃~+95℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

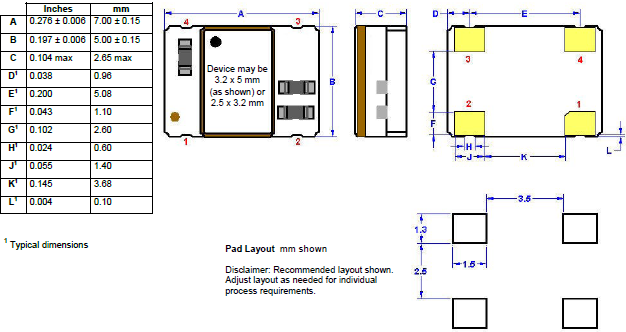

tca4 7050 TCXO

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管耐高溫晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

耐焊性：

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英智能家居晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
