有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：1.000MHZ~156.250MHZ
尺寸：7.0*5.0mm

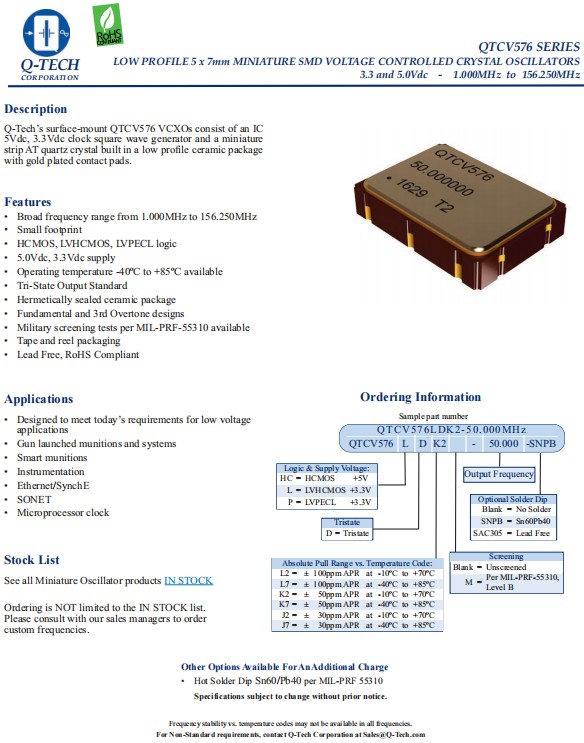

Q-Tech晶振,QTCV576晶振,QTCV576LDK2-50.000MHz晶振
壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。VCXO 大多用于鎖相技術、頻率負反饋調制的目的。 控制電壓范圍一般為0V至2V或0V至3V。VCXO的調諧范圍為±100ppm至±200ppm。
Q-Tech Corporation成立于1972年，旨在為要求苛刻的應用的公司提供最先進的晶振時鐘晶體振蕩器和頻率控制解決方案。包含壓控晶振,溫補晶振,恒溫晶振,有源晶振,石英貼片晶振等，公司的理念是，采用先進的石英晶體振蕩器技術制造的產品，致力于質量，準時交貨和客戶服務，將為我們的客戶及其需求帶來巨大的利益。
Q-Tech在美國加利福尼亞州卡爾弗城的35,000平方英尺的工廠內運營，通過了AS9100和ISO 9001質量管理體系認證。公司在北美，歐洲和亞洲均設有銷售部門，業務遍及全球。Q-Tech以其在體聲波（BAW）和表面聲波（SAW）器件方面的尖端設計和制造能力而聞名。它不斷致力于研究和開發關鍵頻率控制技術，從而改進了更高頻率，小型化，低成本和新設計的領域。作為美國領先的MIL-PRF-55310合格產品制造商以及航空航天公司TOR（GPS III）和NASA GSFC規格等超高可靠性標準，Q-Tech自豪地為軍事，航空航天，井下服務，和我們的客戶合作四十年，在深空工業中取得無限成功。由Q-Tech設計和制造的零件在地殼以下數公里的范圍內，以及遠遠超出太陽系的深空任務中都表現出色。
Q-Tech進口晶振致力于通過優化公司的能力和資源（包括整個供應鏈管理），持續改進實現整體產品卓越性。Q-Tech Corporation完全支持傳統計劃。沒有任何產品被淘汰。我們歡迎您的詢問，您可能會發現我們要么有替代產品，合適的替代品，或者能夠重新創建您需要的產品。
| Parameters | QTCV576HC | QTCV576L | QTCV576P |
| Output frequency range (Fo) | 1.544MHz — 125.000MHz | 1.000MHz — 150.000MHz | 78.000MHz — 156.250MHz |
| Logic | HCMOS | LVCMOS | LVPECL |
| Supply voltage (Vdd) | 5.0Vdc ± 10% | 3.3Vdc ± 5% | |
| Absolute Pull Range (APR) | See Part Number on Page 1 | ||
| Linearity | 5% typical | ||
| Operating temperature (Topr) | See Part Number on Page 1 | ||
| Storage temperature (Tsto) | -62ºC to + 125ºC | ||
| Operating supply current (No Load) | 18mAtyp. | 50mAmax. | 15mAtyp. | 40mAmax. | 50mAtyp. | 90mAmax. |
| Symmetry (50% of ouput waveform ) | 45/55% | ||
| Rise and Fall times | 5ns max. | 0.5ns typ. | 1ns max. | |
| Output Load | 15pF max. | 50Ω into Vdd-2V | |
| Start-up time (Tstup) | 10ms max. | ||
| Output Enable/Disable (Vih/Vil) | 0.9*Vdd min. / 0.1*Vdd max. | ||
| Control Voltage Range for Pull Range (Vc) | 0.5V min. | 4.5V max. | 0.3V min. | 3.0V max. | |
| Control Voltage Input Impedance (Zin) | 1MΩ min. | ||
| Control Voltage Modulation BW | 10 kHz min. | ||
| Period Jitter Typical | |||
| Pk-Pk (61.44MHz) | 23ps | N/A | |
| RMS (61.44MHz) | 3.0ps | ||
| Jitter, 12kHz - 20MHz (61.44MHz) | 90fs typ. | N/A | |
| Jitter, RMS (12kHz - 20MHz) | N/A | 0.3ps typ. | 1.0ps max. | |
| Jitter, RMS (10kHz - 1MHz) | N/A | 0.2ps typ. | 0.3ps max. | |
| Phase Noise Typical | |||
| 10 Hz | -63 dBc/Hz | -60 dBc/Hz | |
| 100 Hz | -97 dBc/Hz | -88 dBc/Hz | |
| 1 kHz | -125 dBc/Hz | -120 dBc/Hz | |
| 10 kHz | -140 dBc/Hz | -130 dBc/Hz | |
| 100 kHz | -155 dBc/Hz | -145 dBc/Hz | |
| 1 MHz | -158 dBc/Hz | -153 dBc/Hz | |
| 10 MHz | -164 dBc/Hz | -156 dBc/Hz | |
| Aging | 10 years aging included in Frequency Stability | ||
Q-Tech晶振,QTCV576晶振,QTCV576LDK2-50.000MHz晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英貼片晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
