頻率：40MHZ
尺寸：20.7x13.1x5.1mm

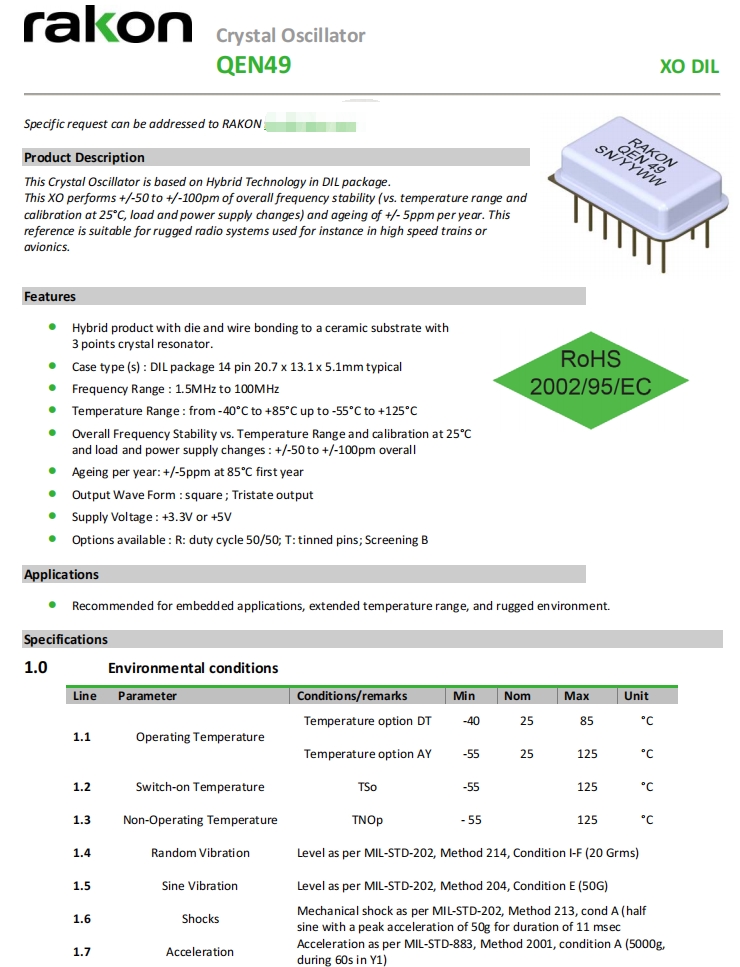

Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振，尺寸為20.7x13.1x5.1mm,頻率為40MHZ，石英晶體振蕩器，OSC晶振，有源晶體振蕩器，石英晶體振蕩器，時鐘振蕩器，長方型鐘振，高品質晶振，低抖動晶振，低電壓晶振，該晶體振蕩器是基于DIL封裝的混合技術。該XO執行+/‐50至+/‐100pm的整體頻率穩定性(相對于溫度范圍和校準在25°C，負載和電源的變化)和老化+/‐5ppm每年。
OSC晶振產品主要適用于高速列車或高速公路上使用的堅固型無線電系統航空電子設備，推薦用于嵌入式應用，擴展溫度范圍和堅固的環境以及6G應用程序等領域。Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振.
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振，尺寸為20.7x13.1x5.1mm,頻率為40MHZ，石英晶體振蕩器，OSC晶振，有源晶體振蕩器，石英晶體振蕩器，時鐘振蕩器，長方型鐘振，高品質晶振，低抖動晶振，低電壓晶振，該晶體振蕩器是基于DIL封裝的混合技術。該XO執行+/‐50至+/‐100pm的整體頻率穩定性(相對于溫度范圍和校準在25°C，負載和電源的變化)和老化+/‐5ppm每年。
OSC晶振產品主要適用于高速列車或高速公路上使用的堅固型無線電系統航空電子設備，推薦用于嵌入式應用，擴展溫度范圍和堅固的環境以及6G應用程序等領域。Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振.
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振 參數表
| Line | Parameters | Conditions/Remarks | Min Typ | Max | Unit | |||||||||||||
| 3.1a | Nominal Frequency | 1.5 | 100 | MHz | ||||||||||||||
| 3.2 |
Steady state input current power |
20 | mA | |||||||||||||||
|
3.3 3.4 |
Global Frequency stability |
Including initial accuracy+freq temp stability+power supply stab+load stability+ageing over 15 years |
Temperature option DT Temperature option AY |
± 50 ± 100 |
ppm ppm |
|||||||||||||
| 3.5 | Initial frequency accuracy | ± 15 | ppm | |||||||||||||||
|
3.6 3.7 |
Frequency‐temperature stability |
Temperature option DT |
± 20 | ppm | ||||||||||||||
|
Temperature option AY |
± 25 | ppm | ||||||||||||||||
| 3.8 |
Frequency variation vs. supply voltage |
Over Operating Temperature | ± 3 | ppm | ||||||||||||||
| 3.9 | Frequency variation vs. load | Over Operating Temperature | ± 5 | ppm | ||||||||||||||
| 3.10 | Frequency ageing | Over 15 years | ± 12 | ppm | ||||||||||||||
| 3.11 | Start up time | 10 | ms | |||||||||||||||
| 3.12 | Output waveform | AHCMOS compatible | Square | |||||||||||||||
|
3.13a 3.13b 3.14a 3.14b |
Output level |
Supply option BH VOL Supply option AH Supply option BH VOH Supply option AH |
2.4 4.5 |
0.4 0.5 |
V V V V |
|||||||||||||
| 3.15 | Duty cycle | 40 | 60 | |||||||||||||||
| Option R | 45 | 55 | % | |||||||||||||||
| 3.16 | Rise time | 10%‐90% of Vcc, frequency > 10MHz | 5 | ns | ||||||||||||||
| 3.17 | Fall time | 90%‐ 10% of Vcc, , frequency > 10MHz | 5 | ns | ||||||||||||||
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振蕩器 6G網絡晶振 尺寸圖
有源晶振產品特性：
混合產品，模具和電線粘合到陶瓷基板上與3點晶體諧振器。
外殼類型:DIL封裝14引腳20.7 x 13.1 x 5.1mm典型
頻率范圍:1.5MHz至100MHz
溫度范圍:從‐40°C到+85°C到‐55°C到+125°C
總體頻率穩定性與溫度范圍和校準在25°C
負載和電源變化:總體+/‐50至+/‐100pm
每年老化:第一年85°C時+/‐5ppm
輸出波形:方形;三態輸出電源電壓:+3.3V或+5V
·可選:R:占空比50/50;T:錫制銷;篩選B
