有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：4-54MHZ

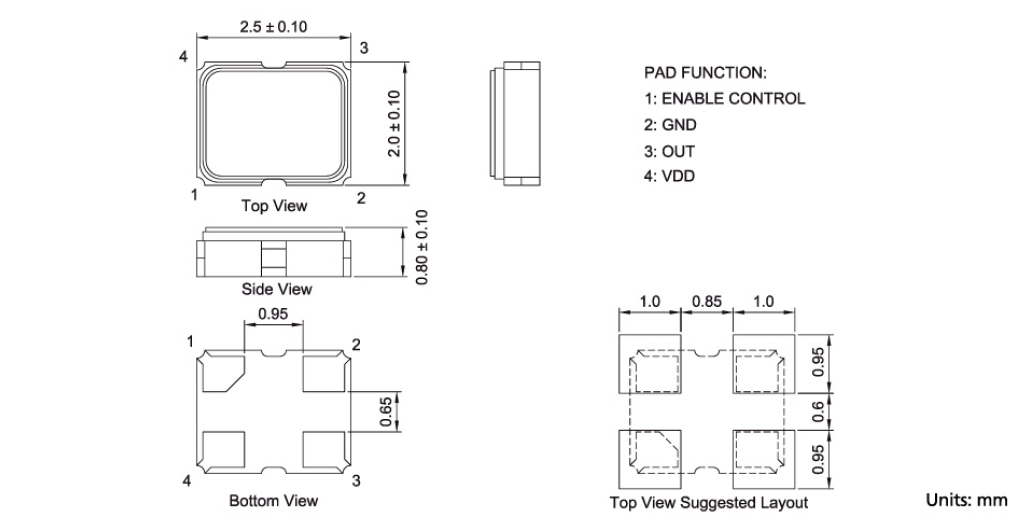

尺寸：2.5*2.0mm
TXC晶振,有源晶振,8W晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮貼片晶振具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|
TXC晶振規格 |
單位 |
晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
4-54MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.5μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20× 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.03±0.01× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
15pF |
超出標準說明,請聯系我們. |
|
電源電壓 |
V |
1.8-3.3V |
|
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Series型號 | Part Status | Type 類型 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Current - Supply (Max) | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| 8W12000013 | TXC CORPORATION | 8W | Active | XO (Standard) | 12MHz | ±20ppm | -20°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W12220001 | TXC CORPORATION | 8W | Active | XO (Standard) | 12.288MHz | ±50ppm | -40°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W13070002 | TXC CORPORATION | 8W | Active | XO (Standard) | 13MHz | ±50ppm | -10°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W25077003 | TXC CORPORATION | 8W | Active | XO (Standard) | 25MHz | ±30ppm | -40°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W26000004 | TXC CORPORATION | 8W | Active | XO (Standard) | 26MHz | - | -20°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W26000011 | TXC CORPORATION | 8W | Active | XO (Standard) | 26MHz | - | -20°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
TXC有源晶振產品列表：
1.晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
2.晶振產品的設計和生產直到出廠,金屬面晶振都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
3.機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。2520SMD振蕩器這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
TXC晶振,有源晶振,8W晶振
