40MHz的SMD晶振405I35D40M00000最佳理想是6G無線應用，CTS是一家有著非凡影響力以及魅力的供應商，憑借自身對于行業的獨特見解，針對性給出理想的解決方案，使得其通過完美的解決方案與用戶建立連接，伴隨隨著市場的快速發展，CTS公司利用自身的優勢，開發編碼405I35D40M00000，型號405，尺寸為5032mm,頻率為40MHZ，CTS405型采用了一個高Q石英晶體諧振器，是支持廣泛的商業和工業應用的理想選擇。特點：密封陶瓷表面安裝包，基本晶體設計，頻率范圍6.76438-54MHZ，頻率公差±30ppm標準，頻率穩定性，±30ppm標準，工作溫度范圍到-40°C到+105°C，磁帶和卷軸包裝，EIA-481.

產品主要應用范圍：物聯網和工業物聯網應用，6G無線通信，F(xiàn)PGA /微控制器，USB接口，計算機外圍設備，便攜式設備，測試與測量，M2M通信，寬帶接入等領域。

有趣的CTS公司技術人員，為我們做一個小測驗開始這篇博文:自己猜猜——答案就在文中。

40MHz的石英晶體毛坯有多厚？和...一樣厚..

• 甲:指甲
• 一張普通的打印紙
• 一根頭發

自己猜猜——答案會在文章中出現。但首先，讓我們看看這個理論:

一般來說，石英毛坯的諧振頻率與石英板的厚度成反比關系。

在諧振頻率下，聲波波長的一半的奇數適合石英坯的厚度平面。因此，坯料的厚度是在AT部分生產的石英的主要頻率決定尺寸。截面石英晶振通常在以下頻率范圍內制造:

• 1 MHz~60MHz，在基本模式下運行
• 30 MHz~250MHz，泛音模式下運行(第3；5號；7號；第九泛音)

如前所述，由于奇數個半波長應該適合石英坯件的厚度平面，所以可以估計石英板(坯件)的所需厚度d。

除了石英坯的厚度之外，為了計算共振頻率f，必須考慮聲波在石英材料中的傳播速度v。對于AT截面石英，傳播速度v約為3320米/秒。基于此，給定頻率下所需的厚度d可估算如下:

d ≈ n x x v/f，其中n = 1，3，5，…

在基模中，將在10.0MHz和40.0MHz的頻率下獲得以下厚度的石英坯件:

• 10.0兆赫? d = 166.0微米
• 40.0兆赫? d = 41.5微米

因此，諧振頻率為40MHz的石英坯件是相對較薄的圓盤。它的厚度只有41.5微米，約為0.04毫米。因此，厚度約為人發的直徑，約為一張紙厚度的十分之一。所以正確答案是c。

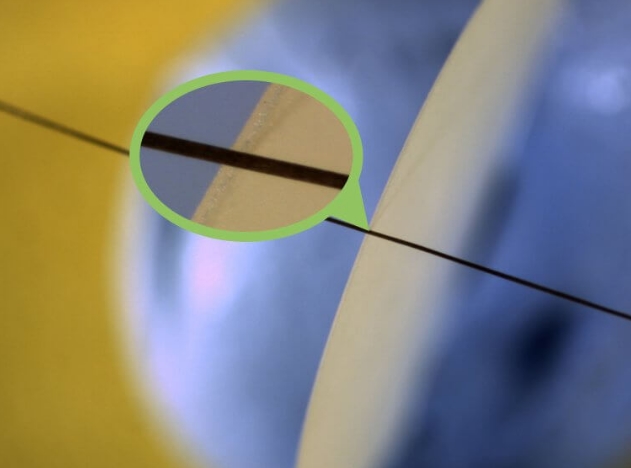

特寫顯示:40兆赫的石英空白大約有一根頭發的厚度。40MHz的SMD晶振405I35D40M00000最佳理想是6G無線應用.

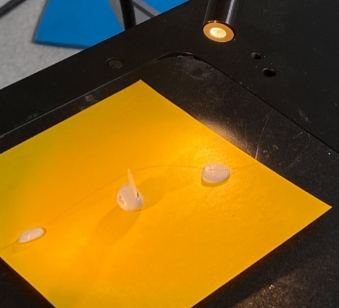

為了讓您更好地了解頭發在圖片中的位置以及石英空白在哪里，下面是實驗設置的另一個視圖:

例如，我們現在如何確保諧振頻率的容差僅偏離期望的諧振頻率10 ppm(百萬分之一)？

如果我們將其轉化為石英坯體的標稱厚度，則+/-10ppm的共振頻率偏差對應的厚度公差僅為+/-0.415nm。
這是最復雜的機械操作也無法實現的。此外，振蕩石英晶體據說是一種成本非常低的元件，也將用于消費領域。
那么，如何實現這種僅+/-10ppm的低頻容差呢？

我們用一個技巧來代替實際中無法實現的機械公差。這是因?yàn)槭⑴骷闹C振頻率可以通過耦合附加重量而在非常小的范圍內受到影響。
為了理解這個技巧是如何工作的，重要的是要知道石英坯可以在兩個電極的幫助下被激發振蕩。這僅僅是因?yàn)閴弘娦?yīng)，我們將在其他地方解釋。
石英坯件的相對表面上的兩個電極具有非常小的質量，除了坯件的厚度之外，這也影響諧振頻率。由于這個原因，石英坯被制造得比計算的稍薄，因?yàn)橹C振頻率由于電極的附加耦合質量而稍有下降。

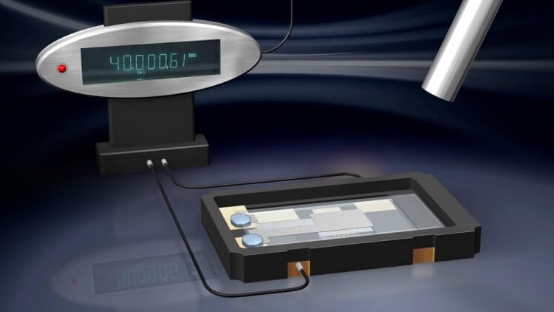

在通過濺射工藝施加兩個電極之后，所產生的諧振頻率應該仍然剛好高于最終的標稱頻率。在石英貼片晶振外殼密封之前的最后一個制造步驟中，真正的“把戲”發生了。
它包括在現有電極上再涂一層極薄的金屬層。這是使用另一種濺射工藝完成的，同時連續測量石英盤的諧振頻率。該第二濺射過程相對較慢，并且一旦達到精確的標稱頻率就停止。

在第二次濺射過程中，將“附加質量”施加到坯件上。

這種以有目標的和單獨控制的方式施加非常微小的附加質量的“技巧”允許非常精確地設置諧振頻率，由此貼片晶振可以實現+/-10 ppm或更好的諧振頻率公差。這種精度不可能通過純粹的機械加工步驟來實現。
