Transko石英晶體應用說明

1，在訂購石英晶體時，需要提供哪些基本信息？
-一般情況下，我們要求客戶提供標稱頻率、切割角度類型（AT/BT）、支架或封裝類型、電阻（ESR）、頻率公差、頻率穩定性、負載電容、工作溫度范圍、驅動功率、老化等。客戶在下訂單時，還可以指定其他特定的規格或要求。
2，頻率容差和頻率穩定性之間的主要區別是什么？
有時“參考”頻率可指標稱（規格）頻率，如果由客戶指定。
頻率穩定性通常以百萬分之一（ppm）表示。
晶體的頻率容差定義為在指定溫度下與標稱（規格）頻率的最大允許頻率偏差，單位為ppm，通常為+25°C（-2°C）
3，當晶體不在規范中規定的溫度范圍內工作時，其性能會如何？
晶體的性能將會受到影響。我們強烈不建議我們再這樣做了。它會導致石英晶體的頻率漂移。更糟糕的情況是，它可能會導致客戶電路的故障
4，什么是AT或BT削減？
晶體主要攜帶其“頻率穩定性”特性，這是由于石英棒如何以一定的預定向角度切割成晶片。今天，最受歡迎和最廣泛使用的一個是AT-Cut。

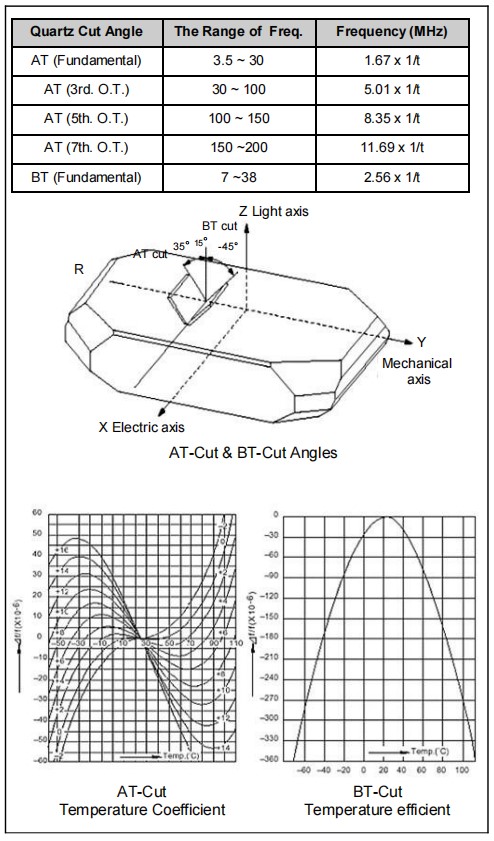

AT切割的負y軸方向與z軸的切割角度約為35X15‘，而bt切割的正y軸方向與z軸的切割角度約為-45X。為了便于理解，這兩個切割的圖表如下所示。
一般來說在相同的頻率，因此使用BT切割可以實現更高的頻率。
AT切割和BT切割的一個主要區別是頻率穩定性特性。也請參見表1中兩個切口的溫度系數曲線。

Transko石英晶體應用說明

5，什么是可拉性？
晶體的拉力是一種測量頻率變化作為負載電容的函數。
電路設計器可以通過改變或改變晶體的負載電容來完成一個工作頻率范圍。工作頻率范圍由晶體在給定的負載電容（變化)范圍內的可拉能力決定。

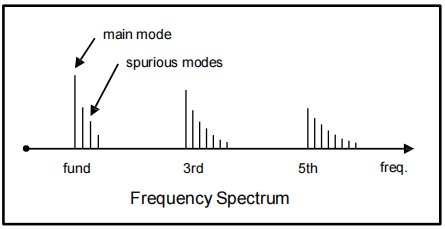

6，什么是雜散頻率？
晶體有可能以與其基頻或泛頻無關的頻率振動。這種不需要的頻率被稱為假的頻率。
在晶體設計和制造階段，通過改變晶片尺寸、電極圖案設計和調整晶片上的金屬化，可以抑制雜散頻率的影響。

7，雜散頻率的影響會是什么？
當雜散模的信號電平與主模一樣強時，振蕩器可以在雜散模而不是主模上運行。這種現象被稱為模式跳躍。
偽模式通常被定義為對主模式的電阻比或dB抑制。為了避免大多數石英晶體振蕩器的電阻比需要1.5或2.0的主模比來避免模式跳變。這將大致相當于在主模式上的一個-3dB到-6dB的信號抑制
8，如果我操作一個石英晶振超過其最大驅動器水平規格會發生什么？
在許多情況下，過驅動晶體可能導致其頻率和阻力變化到更高的值。這將意味著晶體電學特性的變化。有時，體育活動也會因此而下降。它也可能導致晶片破碎，因為太多的功率過驅動時間過長

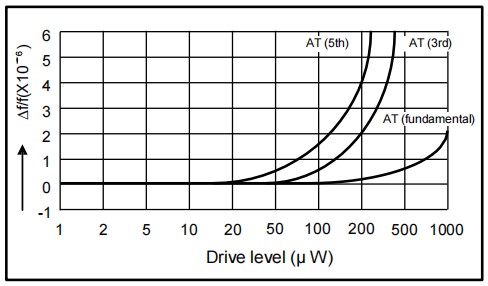

表2描述了在高驅動功率下移頻的常見現象。

Transko石英晶體應用說明
9，什么是市場活動的下降，我需要擔心它們嗎？
活動度下降是指晶體在其工作溫度范圍內的頻率或電阻不連續的癥狀。有時它也被稱為“非線性”。
根據實際的電路實現，不同的電路設計可能容忍不同水平的晶體活度下降。
10，為什么HC-49S晶體不能拉動HC-49U晶體？
晶體的可拉性通常與在晶體空白上形成的電極尺寸有關。一個更大的石英晶振尺寸的晶體空白當然可以容納一個更大的電極。HC-49S在空白空間中的尺寸比HC-49U要小。
當晶體在振蕩電路中與給定的負載電容串聯時，較大的電極通常會提供更寬的頻率拉頻范圍。
11，什么是修剪靈敏度（T.S.）？
修剪靈敏度是晶體在負載電容增量變化時的增量頻率變化。它通常以ppm/pF表示。修剪靈敏度的典型數學近似顯示T.S。隨CL的變化而變化：T.S.=C1/[2（共+）]
12，at削減和ATstrip削減有什么區別？

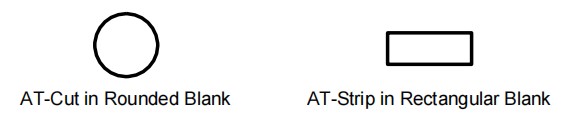

關于AT-Cut的解釋也請參考FAQ No. 6。at帶切割通常是指具有at切割角的矩形晶坯

13，“晶體”和“條狀諧振器”之間的區別是什么？
帶諧振器是一種使用和安裝at帶切割空白的晶體。
帶狀諧振器的電特性比利用圓形空白的晶體更復雜。在設計帶諧振器時需要更多的技能和注意，以實現所需的電氣特性。

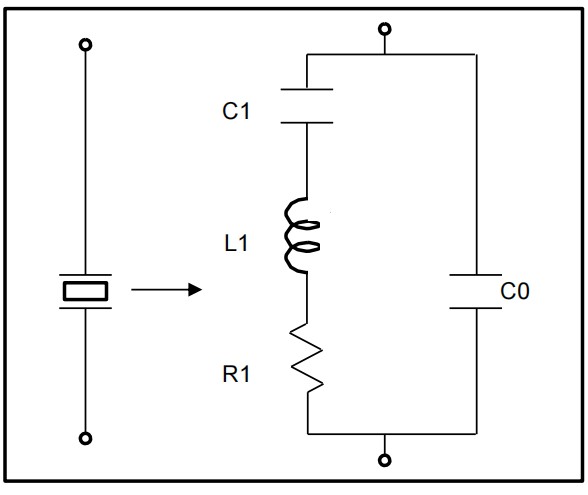

14，一個晶體單元的運動容量和分流電容是什么？
運動電容（C1）：它是位于理想晶體等效電路模型的運動（串聯）臂中的電容。
并聯電容（C0）：它是晶體電極之間的靜電容，以及安裝系統的雜散電容

Transko石英晶體應用說明
15，什么是負荷電容（CL）？
晶體通過其函數將被放置和工作在一個振蕩電路中，以產生一個所期望的振蕩頻率。當一個晶體位于一個振蕩電路中時，它會在晶體的兩個端子導線處看到一個“負載電容”。這種負載電容是出現在晶體上或出現在晶體上的整個振蕩電路的等效電容效應
因此，石英晶體的標稱規格頻率通常被定義為FL，它代表在給定的電容值下的“負載諧振頻率”。這個電容值是為了反映晶體在一個真實的振蕩電路中工作時出現的實際“負載電容”。
負載電容數為零(0)的晶體，其諧振頻率指定為Fr，串聯諧振頻率。
16，石英晶體單元的壓電特性是什么？
石英是一種具有壓電特性的器件。對石英晶體的壓電特性的簡要解釋如下：
如果壓電石英晶體的電極被鍍在相反的面上，如果在這些電極之間施加電位，力將施加在晶體內的束縛電荷上。如果晶體安裝正確，晶體內部就會發生變形，并形成一個機電系統，當適當激發時將以諧振頻率振動。
